MODULO
INVERSORES EN GENERACION SOLAR FOTOVOLTAICA
AUTOR
ING
ANTONIO FAVIO OSPINO MARTINEZ
CANAL
YOUTUBE: ANTONIO OSPINO
TABLA
DE CONTENIDO DEL MODULO
1. GENERALIDADES DE LOS INVERSORES EN SISTEMAS ON GRID Y OFF
GRID FOTOVOLTAICOS.
1.1. INVERSORES DE TIPO OFF GRID
1.1.1. TIPOS DE ONDAS DE TENSION GENERADOS POR INVERSORES OFF GRID
1.1.3. DATOS TECNICOS DEL INVERSOR
1.1.4. SELECCIÓN DE INVERSORES TIPO OFF GRID
1.1.5. CONEXIONES ENTRE LA FUENTE DE BATERIAS Y EL INVERSOR
1.2. MICROINVERSORES ON GRID DE USO EN EXTERIORES O INTEMPERIE
1.3. MICROINVERSORES ON GRID DE USO EN INTERIORES DE TIPO
DOMESTICO O DE REJILLA
1.4. INVERSORES ON GRID DE USO EN INTERIORES DE TIPO COMERCIAL
1.5.1. INVERSORES HIBRIDOS ON GRID

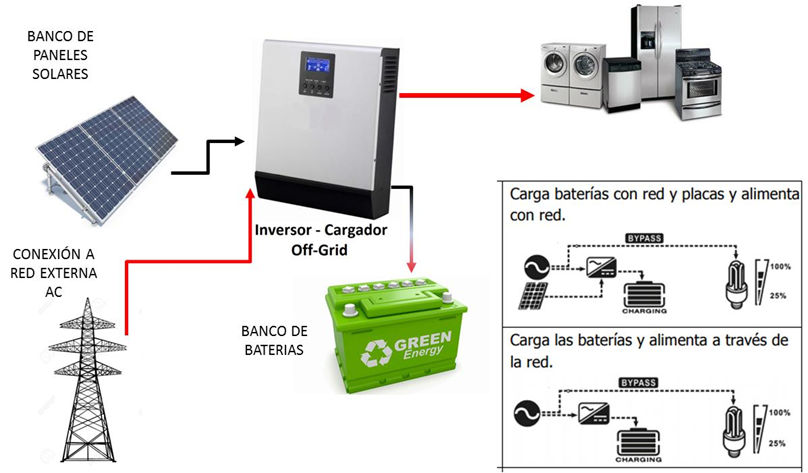

1.5.2. INVERSORES HIBRIDOS OFF GRID O INVERSORES CARGADORES
1.
GENERALIDADES DE LOS INVERSORES EN
SISTEMAS ON GRID Y OFF GRID FOTOVOLTAICOS.
Su
función es la de convertir la energía eléctrica de tipo DC en un voltaje y
corrientes alternos con mayor tensión ya sea para cargas de tipo AC o para suministrar energía a la red.
Entre
las características a tener en cuenta para su selección o escogencia están:
•
Potencia salida en watios.
•
Potencia salida pico o
máxima
•
Tensión salida ( 120 – 220 )
•
Corriente máxima de salida
•
Eficiencia del inversor
•
Tipo de onda del inversor (
cuadrada, escalonada o seno pura ).
•
Tensión Dc entrada.
•
Corriente DC de entrada.
•
Frecuencia de salida.
•
Tipo de sistema donde
operará ( On Grid u Off Grid ).
1.1.
INVERSORES DE TIPO OFF GRID
Son
accesorios que toman energía DC ya sea de una batería o bancos de baterías (
12, 24, 48 O 72 Vdc ) y la transforman en energía de tipo alterno AC, con
salidas monofásicas 120 VAC ( Frecuencia de 60 Hertz ), Monofásicas 220 Vac (
Frecuencia de 50 Hertz )
Estos
equipos vienen con tomas hembras a las que se les pueden conectar equipos
eléctricos para las condiciones de voltaje y corrientes requeridas.
1.1.1.
TIPOS DE ONDAS DE TENSION GENERADOS POR
INVERSORES OFF GRID
En
la actualidad hay unos inversores de muy buen precio, pero con una onda de
salida escalonada o comúnmente llamada “Onda seno modificada”
Y
se tiene los inversores que dan un tipo de onda prácticamente igual al que da
la red eléctrica del domicilio:

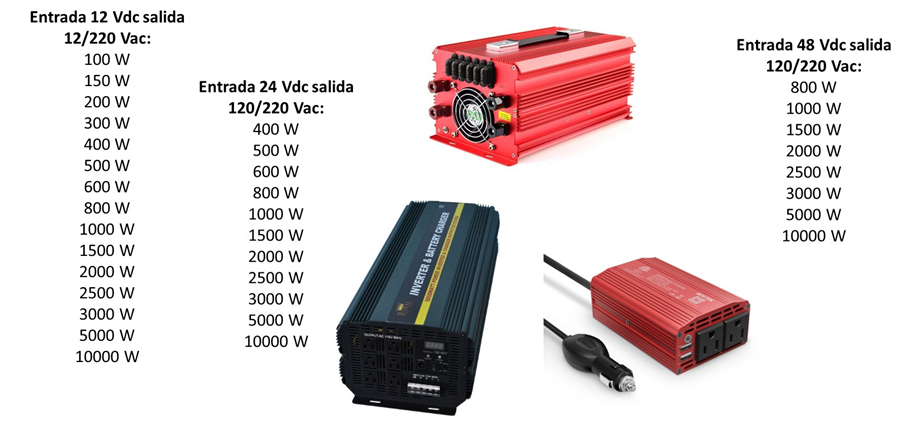

1.1.2.
POTENCIAS DISPONIBLES
Se encuentran una gran variedad de potencias, pero
las mas variadas tiene que ver con las tensiones de entrada de 12 vdc, después
los equipos de 24 vdc y los de 48 vdc; con salidas de 120 0 220 Vac con
frecuencias de 60 o 50 hertz, tal como se muestra:
1.1.3.
DATOS TECNICOS DEL INVERSOR
Entre los datos técnicos comunes están:
Analicemos
ahora la siguiente información de un inversor:
Los
parámetros importantes a resaltar son:
En
relación con los conceptos de las potencias nominales y pico de un inversor
podemos decir:
Potencia
pico Inversor: Es la máxima potencia que puede soportar el inversor en fracción
de segundos sin bloquearse o autoprotegerse; por lo general es el doble del
valor de la potencia nominal.
Potencia
nominal Inversor: Es la potencia de referencia a la cual puede trabajar el
inversor sin bloquearse o autoprotegerse.
Ambas
potencias, las podemos ver en la siguiente gráfica:
Ver
video:
|
GENERALIDADES DE LOS INVERSORES OFF GRID O
AISLADOS EN GENERACION FOTOVOLTAICA |
|
1.1.4.
SELECCIÓN DE INVERSORES TIPO OFF GRID
De las cargas a conectar se requiere la siguiente
información:
·
La tensión nominal
de la carga.
·
La frecuencia de
la carga.
·
La potencia
nominal u operación de la carga.
·
La potencia pico o
de arranque de la carga.
Del inversor, se requiere la siguiente información:
•
La tensión DC de entrada ( 12, 24 y 24 Vdc )
•
La tensión AC de
salida del inversor ( 120 o 220 Vac ).
•
La frecuencia de
salida del inversor ( 50 o 60 Hertz ).
•
Potencia nominal
de entrega AC del inversor ( 100, 150, 300, 500, 600, , 800, 1000, 1200, 1600, 2000, 2500, 3000,
5000, 10000 Watts.
•
Potencia pico AC del
inversor , que por lo general es el doble de la nominal del inversor.
•
Tipo de onda
de de salida del inversor ( escalonada o seno pura ).

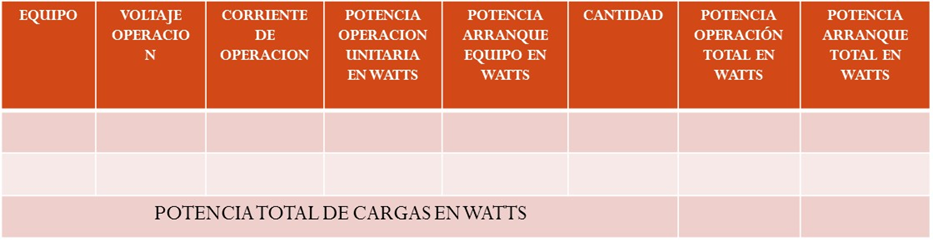

Todo
parte del análisis de las cargas que va a a mover la batería, pero, con la
diferencia que nos concentraremos en las potencias de los equipos, así como en
las potencias de arranque de las mismas; al final se va a llenar el siguiente
cuadro de referencia:
Hagamos
el cálculo para las siguientes cargas:
6
bombillos de 20 watts cada uno que operan desde las 19:00 hasta las 23:00
horas.
4
bombillos de 40 watts cada uno que operan desde las 22:00 hasta las 05:00
horas.
Un
Tv de 80 watts plasma que opera desde las 18:00 hasta las 22:00 horas.
Dos
ventiladores de 80 watts cada uno que operan desde las 20:00 hasta las 06:00
horas
En
el ejercicio anterior se observa que las potencias de operación y de arranque
son las mismas, por tanto tienen los mismos valores. Pero en el caso de
máquinas eléctricas, como neveras, electrobombas, aires acondicionados,
licuadoras, etc, se poseen potencias de arranque que pueden llegar hasta 10
veces la nominal de operación.
Estas
altas potencias de arranque pueden fácilmente bloquear oponer en alarma el
inversor, por tanto el inversor debe estar en la capacidad de soportarlas.
Ahora
adicionemos una nevera a los elementos anteriores y veamos cómo queda el nuevo
cuadro:
1
nevera de 120 watts que opera desde las 19:00 hasta las 23:00 horas.
La
nevera posee un potencia de arranque de 10 veces su potencia nominal, por tanto
su
potencia de arranque es de 1200 watts. Se relaciona en la tabla:
De
las tablas anteriores se deduce que si las cargas encienden al mismo tiempo, la
potencia pico que tendría que asumir el inversor es:
POTENCIA PICO
INVERSOR > POTENCIAS ARRANQUE DEL SISTEMA
En
nuestro caso se tiene:
POTENCIA PICO
INVERSOR > 1720 watts
Recordemos
que la potencia nominal de un inversor o de referencia es la mitad de la
potencia pico del mismo, por tanto:
POTENCIA NOMINAL INVERSOR CALCULADA = POTENCIA PICO
INVERSOR / 2
En
nuestro caso se tiene:
POTENCIA NOMINAL INVERSOR CALCULADA = 1720 Watts / 2
POTENCIA NOMINAL INVERSOR CALCULADA = 860 Watts
Por
recomendaciones de fabricantes, el inversor debe trabajar como máximo al 80% de
su capacidad, por tanto hay que ajustar esta capacidad con la fórmula:
POTENCIA NOMINAL INVERSOR AJUSTADA = 1,25 * POTENCIA
NOMINAL CALCULADA
POTENCIA NOMINAL INVERSOR AJUSTADA = 1,25 * 860 Watts
POTENCIA NOMINAL INVERSOR AJUSTADA = 1075 Watts
Como
no existe esta referencia, se selecciona el inversor con potencia inmediata
superior, para este caso, se escoger el de 1200 watts.
Realicemos
el siguiente análisis de comprobación:
Para nuestro caso, sabemos que el inversor de 1200
watts posee una potencia pico de 2400 watts; ahora si las cargas las encendemos
al mismo tiempo, se tendrá una potencia de arranque del sistema de 1720 Watts,
muy por debajo de la pico del inversor que es de 2400 watts, garantizando el
encendido normal de las cargas.
Después que las cargas arrancan, la nevera llega a
su potencia nominal de 120 watts y se suma al resto de las cargas cuyas
potencias de arranque y nominales son las mismas, el sistema quedaría con una
potencia de consumo de 120 watts + 520 Watts = 640 watts; valor muy por debajo
de la potencia nominal del inversor.
Ver
video:
|
SELECCIÓN DE INVERSORES TIPO OFF GRID |

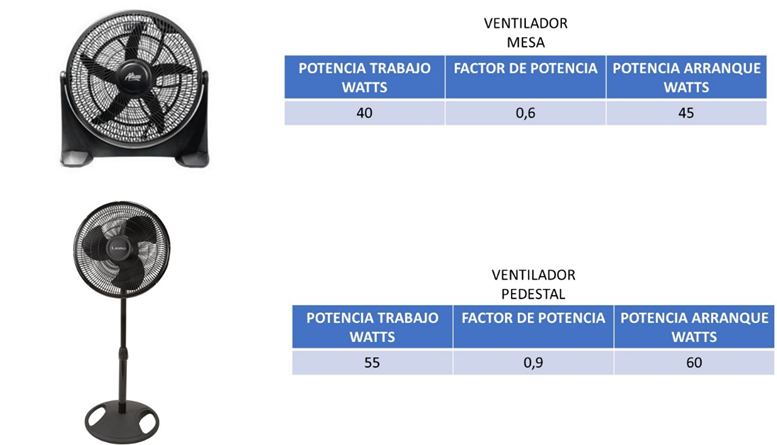

A
continuación, se les muestra algunas cargas eléctricas domiciliarias con sus
potencias nominales, factores de potencia y potencias de arranque usando el
watimetro:
Ver
video:
|
USO DEL WATIMETRO EN
CALCULOS DE GENERACION SOLAR FOTOVOLTAICA |
|
1.1.5.
CONEXIONES ENTRE LA FUENTE DE BATERIAS Y
EL INVERSOR
Para que tenga una segura y eficiente conexión de la
fuente de baterías al inversor, siga las siguientes recomendaciones:
•
Usar la menor
longitud posible de cable entre la fuente y el inversor
•
Si hay conexiones
en serie o paralelo, las uniones entre bornes entre batería y batería deben ser
del mismo grosor y longitud.
•

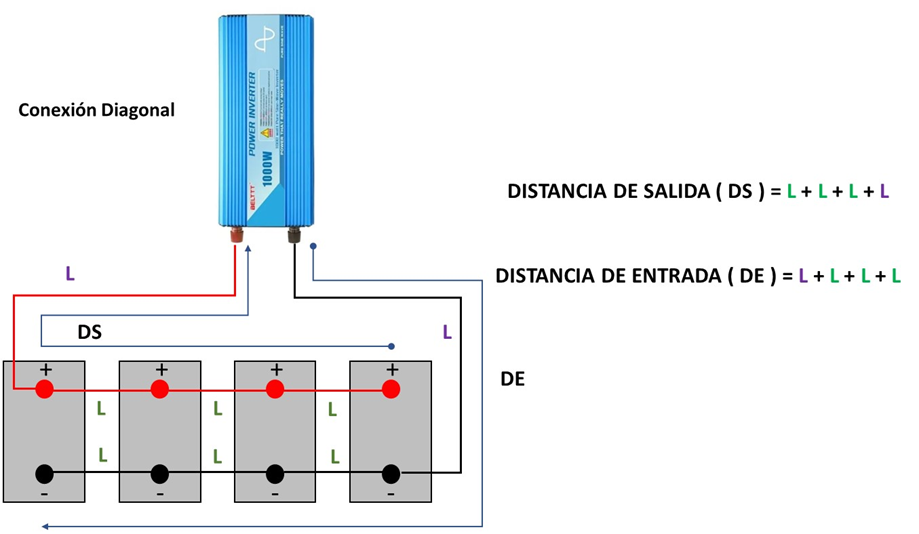

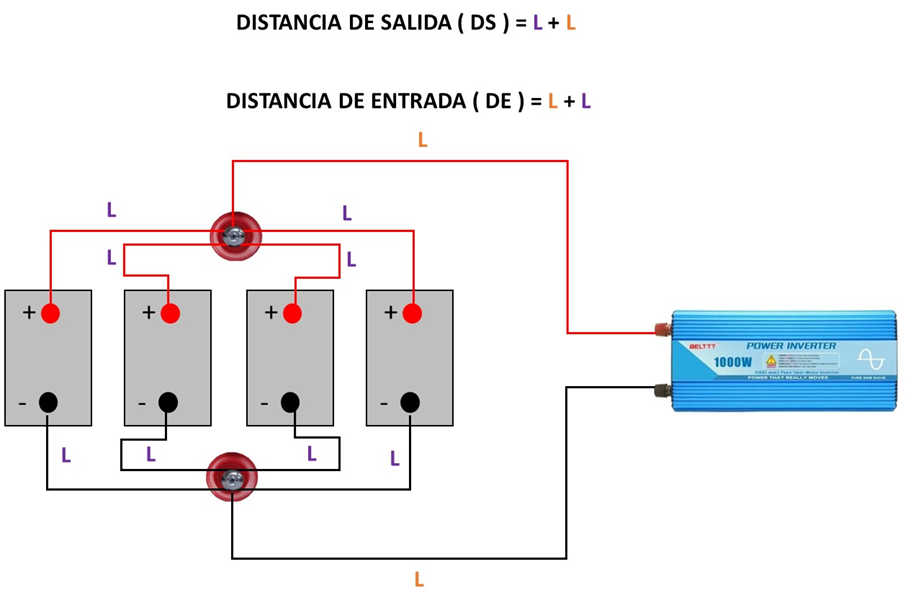

Para conexión de
baterías en paralelo, hay que tener en cuenta que el recorrido que hace la
corriente para entrar y salir de cada batería sea igual :
Ver
video:
|
CONEXION DE CABLES DE BATERIAS O BANCOS DE
BATERIAS A INVERSORES OFF GRID |
|
1.2.
MICROINVERSORES ON GRID DE USO EN
EXTERIORES O INTEMPERIE
Es
un inversor de tipo ON GRID, el cual puede trabajar solo o en red con otros de
su mismo tipo, con el fin de transformar la energía del panel e inyectar a la
red.
Al
contrario de otros, están hechos para trabajar en exteriores a la intemperie y
pueden enviar información a un modem para ser analizada en el pc. Otra
diferencia que tiene es que no necesita de arreglos o grupos de módulos, sino
que cada módulo solar va conectado de forma independiente en el inversor y este
convierte la energía de tipo Dc del módulo en una salida AC.
Otra
particularidad es que trabajan en serie con otros de la misma capacidad,
incrementado la potencia de inyección a red. El número de inversores que se
pueden conectar en serie depende de la potencia y tensión de salida Ac del
inversor.

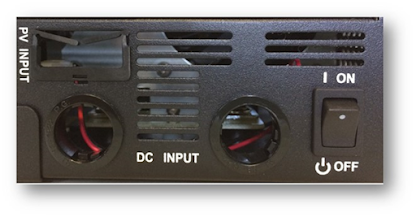

Entre
sus partes conexiones:
De
acuerdo a sus datos técnicos, se tienen:

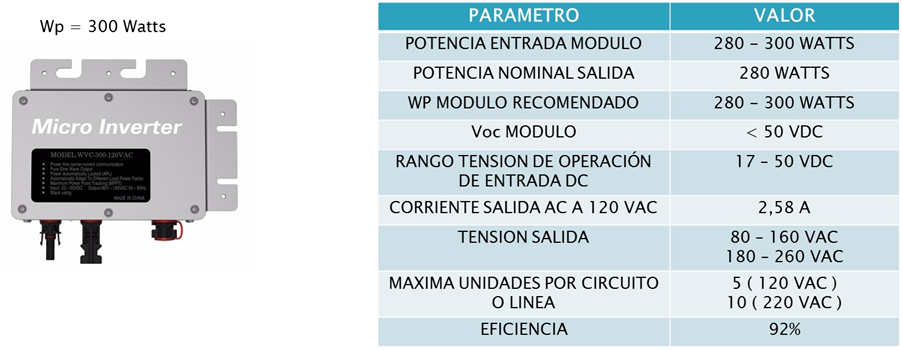

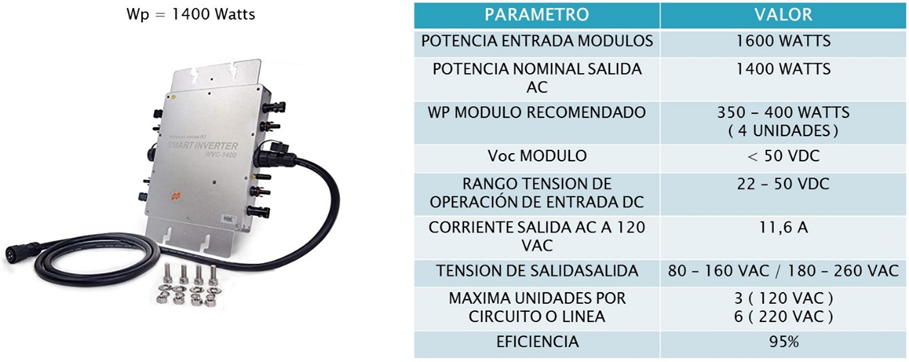

Entre
las capacidades comunes se tienen los siguientes:

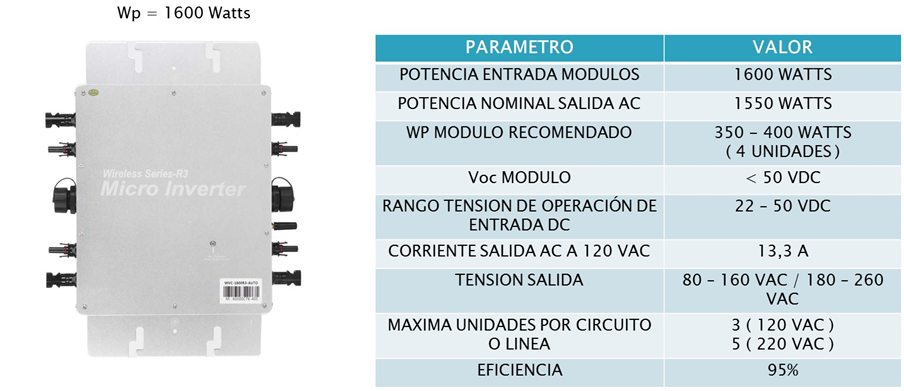

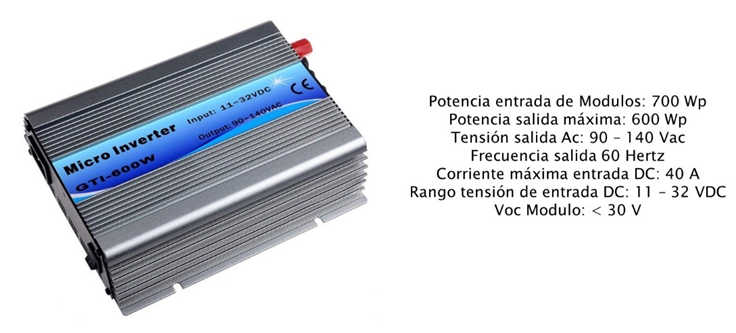

Entre
los datos que entrega el fabricante se tiene:
Para
seleccionar el módulo adecuado para conectar con el micro inversor, tenga en
cuenta datos de entrada como:
De
la información anterior debe verificar que:
Tensión máxima de entrada del microinversor > Voc
del módulo
La tensión Vmp esté dentro del Rango de tensión de
funcionamiento del microinversor
Corriente máxima de entrada del inversor >
sumatoria de los Imp de los modulos
Veamos
a continuación algunos tipos de conexiones:
En
el caso anterior, un solo modulo puede abarcar la potencia de entrada del
puerto del microinversor, sin embargo se analiza que los valores del Voc, Vmp e
Isc del modulo no sobrepasen los valores requeridos por el microinversor:

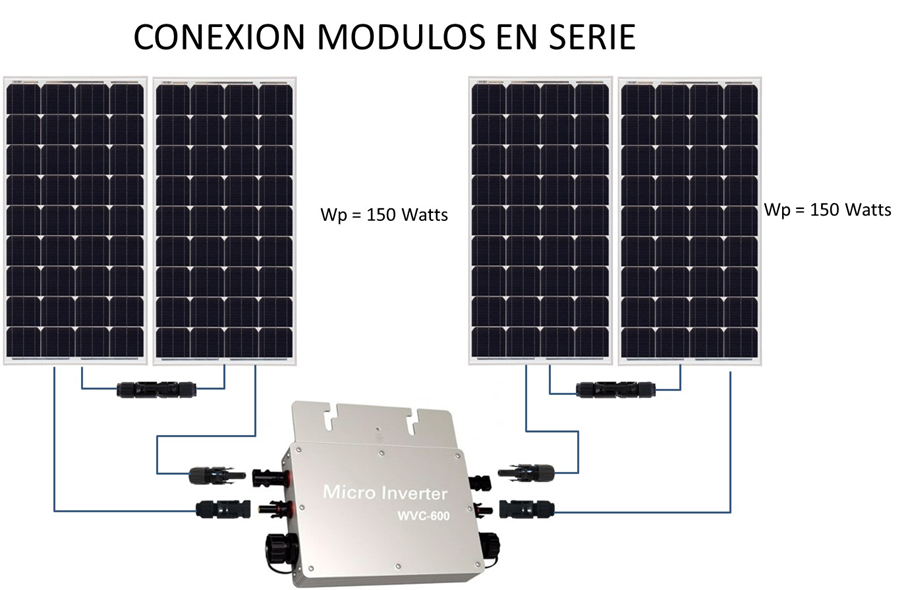

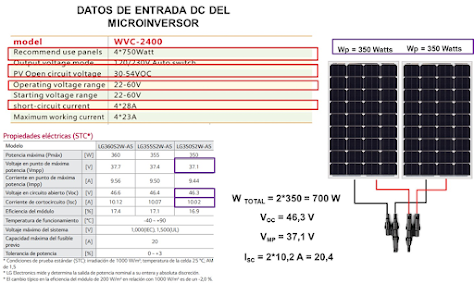

También
se pueden usar módulos en seria de baja potencia para completar la potencia
máxima de entrada requerida por el puerto del microinversor.
En
el caso anterior, los dos módulos en serie pueden abarcar la potencia de
entrada del puerto del microinversor, sin embargo, se analiza que los valores
del Voc, Vmp e Isc del grupo de modulos no sobrepasen los valores requeridos
por el microinversor:

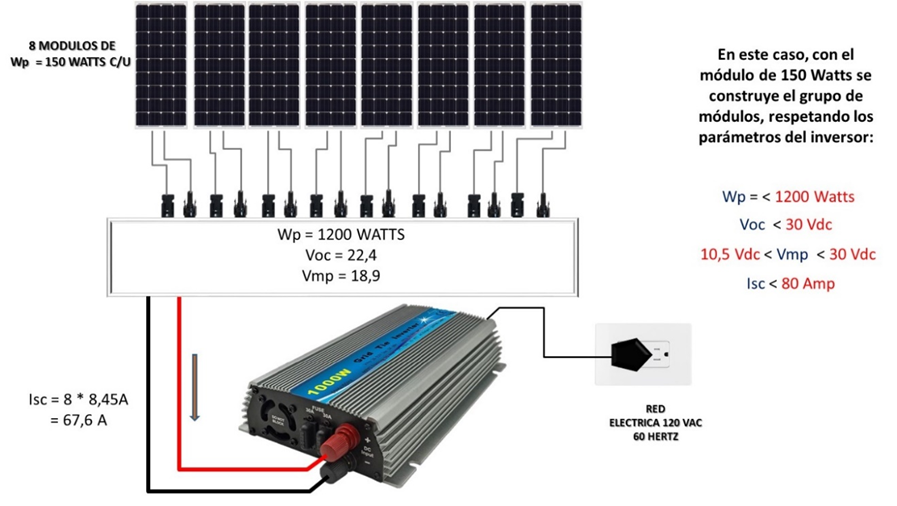

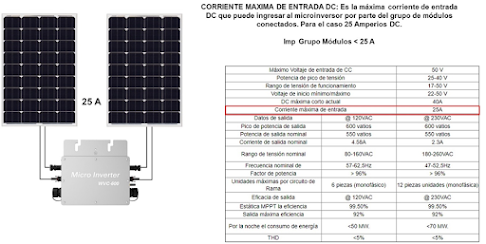

Para
el caso de los microinversores de potencias mayores de los 2000 Watt, es
necesario colocar módulos en paralelo para poder abarcar la potencia de entrada
por puerto del microinversor, tal como se muestra:
En
el caso anterior, los dos módulos en paralelo pueden abarcar la potencia de
entrada del puerto del microinversor, sin embargo, se analiza que los valores
del Voc, Vmp e Isc del grupo de modulos no sobrepasen los valores requeridos
por el microinversor:
En
lo relacionado a los datos de salida del microinversor, tenga en cuenta:

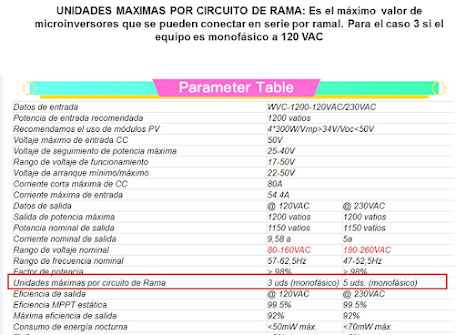

En relación al número de unidades máximas por circuito o
rama, para el caso seleccionado a 120 VAC de 6, por tanto, para una salida
monofásica de 120 vac a 60 hertz, la configuración es:

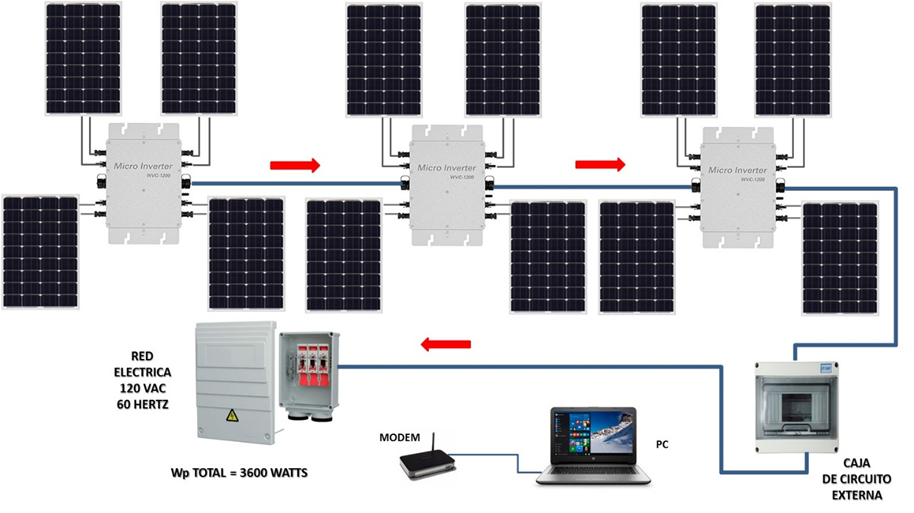

El
montaje anterior, se pude hacer con inversores de 1200 watts, para lo cual solo
se necesitan tres ( 3 ), quedando el montaje de la siguiente forma:
Estos
equipos pueden inyectar energía a la misma línea de tensión o a líneas
diferentes de tensión, tal como se observa en los siguientes montajes:
En
lo que respecta a sus ventajas y desventajas:
Ver
video:
|
GENERALIDADES DE LOS MICROINVERSORES |

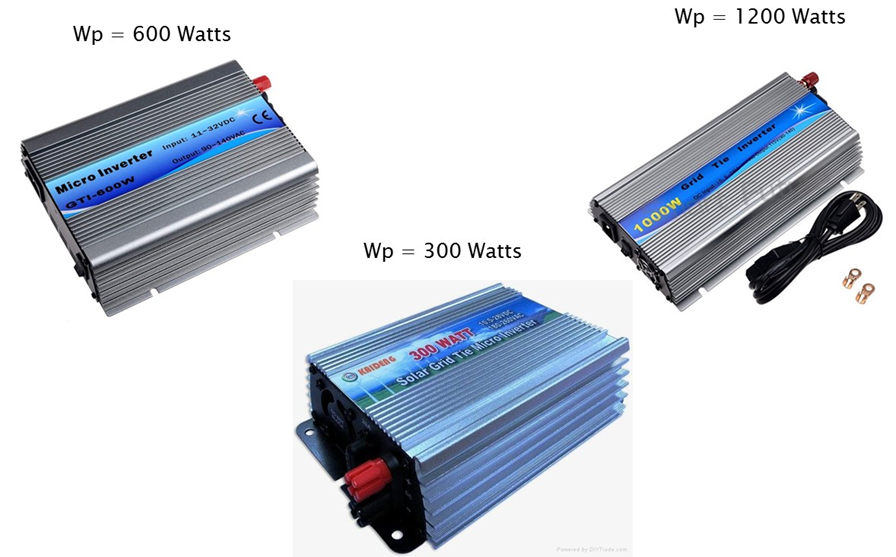

1.3.
MICROINVERSORES ON GRID DE USO EN
INTERIORES DE TIPO DOMESTICO O DE REJILLA
Son
accesorios que toman energía DC ya sea de un arreglo o grupo de módulos, batería o bancos de baterías ( 12, 24, 48,
120 Vdc ) o generador eólico la transforman en energía de tipo alterno AC, con
salidas monofásicas 120 VAC ( Frecuencia de 60 Hertz ), Monofásicas 220 Vac (
Frecuencia de 50 Hertz ) y trifásicas en modelos de alta capacidad.
Estos
equipos, a diferencia de los OFF GRID, no están hecho para conectarles cargas o
accesorios eléctricos, vienen con tomas macho con un cable para conectarse a la
red eléctrica de la casa o lugar e inyectar corriente a la misma.
Estos
equipos aceptan varios rangos de tensión de entrada DC debido a la variación de
las tensiones en los módulos o generadores eólicos; se encuentran con entradas
de 10 – 28 vdc, 22 – 60 vdc, 45 – 90 vdc etc. En lo relacionado a sus datos técnicos:
|
|
 |
  |
|
|
 |
|
|
|
|
Podemos
verificar sus datos en la ficha técnica:
Los
datos anteriores son importantes a la hora de selección el módulo adecuado para
el inversor que hemos seleccionado.
Para
seleccionar el módulo adecuado para su microinversor, tenga en cuenta las
siguientes recomendaciones:
·
La potencia del
grupo de módulos tiene que ser menor o igual a la potencia de entrada máxima DC
del inversor
Wp del arreglo de módulos = < Potencia Máxima de
Entrada Dc del Inversor
·
La tensión de
circuito abierto del grupo de módulos tiene que ser menor que la tensión máxima
de entrada al inversor o menor que la tensión máxima de entrada de operación
del inversor
Voc del arreglo de módulos = < Tensión Máxima
Entrada del Inversor
·
La tensión a
potencia máxima del grupo de módulos tiene que estar dentro del rango de
tensión de entrada de operación del inversor
Tensión Mínima Entrada Inversor < = Vmp Grupo
Modulos = < Tensión Máxima Entrada del Inversor
·
La corriente de
corto circuito del grupo de módulos tiene que ser menor igual que el valor de la corriente máxima de
entrada del inversor
Isc del arreglo de módulos = < Corriente Máxima
Entrada del Inversor
Vemos
los siguientes ejemplos:
Se
analizan los datos de los siguientes módulos, para seleccionar los que se
adecuen al inversor, que cumplan con un Voc < 32 Voltios:
En
la figura anterior, se observa que los módulos con WP de 200, 250 y 300, poseen
un Voc mayor al requerido que es de 32 VDC, y por esta razón se descartan para
conformar el arreglo de módulos.
Con
los módulos de 100 y 200 Watios se construyen los grupo de módulos, respetando
los parámetros del inversor:
Si
se usan módulos de 150 watts, se tiene el siguiente arreglo:
A
continuación, se va a usar el siguiente inversor:
Para
este inversor hay variación en el rango del tensión de entrada, el cual va a
afectar la selección de los módulos, tal como se ve a continuación:
En
el ejemplo anterior, todos los módulos cumplen con la condición en la que el Voc
sea menor de 60 = Vdc, pero al analizar la condición que el Vmp de los módulos
deben estar en el rango de tensión de operación del inversor, que para el caso
es de 22 a 60 Vdc, entonces los módulos de 100 y 150 Watts salen por no cumplir
esa condición.
El
arreglo se conformará con módulos de 200 y 300 Watts los cuales, nos darán los
600 Wp requeridos. No se usan los de 250, porque si los usamos, solo
alcanzaríamos usar dos de ellos llegando a una potencia de 500 watts.
El
montaje para el sistema usando los módulos de 200 watts es:
Si
usamos los módulos de 300 watts, tendremos el siguiente arreglo:
Pasaremos
a analizar el uso de inversores con capacidad de 1000 watts:
Se
hace el mismo análisis para seleccionar los módulos a usar con este inversor,
con el parámetro del Voc:
De
la imagen anterior se puede observar que los módulos con Wp de 200, 250 y 300
poseen un Voc mayor que el requerido ( 30 Vdc ) y por esta razón se formarán
los arreglos con módulos de 100 y 150 Wp.
Si
el arreglo lo formamos con módulos de 150 watts, queda de la siguiente forma:
A
continuación, vamos a trabajar con un inversor de la misma capacidad, pero que
trabaja con un mayor rango de tensión:
Realicemos
el análisis para la selección de los módulos a trabajar con este inversor:
Para
el caso, el módulo con Wp de 300, no cumplen con la condición de tener un Voc
menor de 45 Vdc, y cuando se analiza la condición que el Vmp del arreglo debe
estar en el rango de 20 a 45 Vdc, entonces los módulos con Wp de 100 y 150 no
lo cumplen. Por tanto, nos quedan para operar los módulos con Wp de 200 y 250,
pero seleccionaremos los de 200 por cumplir con la condición de llegar a una
potencia de 1200 watts, que no podemos hacer usando los de 250.
Empleando
los módulos de 200 Wp cada uno, se tiene el siguiente montaje:

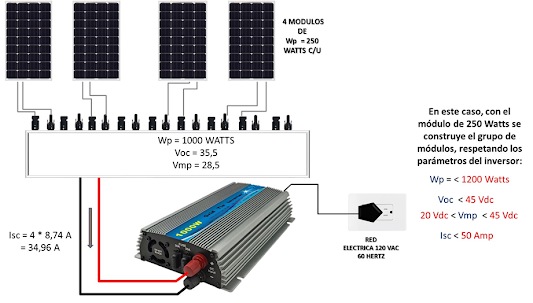

Si
se usan los módulos de 250 watts, se tiene el siguiente montaje:
En
caso que, se desee inyectar energía a otras líneas vivas del sitio, porque este
sistema entrega energía monofásica, entonces se pueden hacer sistemas
paralelos, teniendo en cuenta que cada inversor inyecta energía a una línea
viva diferente a la de los otros sistemas, tal como se observa:
Para
finalizar analicemos las ventajas y desventajas del uso de este equipo:
Ver
videos:
|
SELECCIÓN DE MODULOS PARA OPERAR CON INVERSOR ON
GRID DE USO INTERNO |
|
GENERALIDADES DE LOS INVERSORES ON GRID PARA USO EN
INTERIORES |
1.4.
INVERSORES ON GRID DE USO EN INTERIORES DE
TIPO COMERCIAL

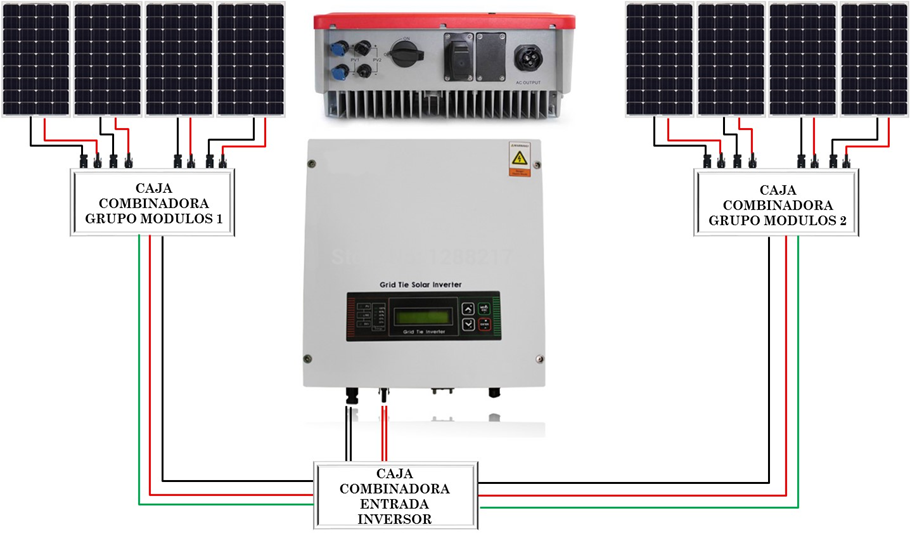

Son
inversores que toman energía DC un arreglo de módulos y la transforman en
energía de tipo alterno AC, con salidas monofásicas 120 VAC ( Frecuencia de 60
Hertz ), Monofásicas 220 Vac ( Frecuencia de 50 Hertz ) y trifásicas en modelos
de alta capacidad.
Estos
equipos aceptan tensiones de entrada de grupo de módulos del orden de los 100 a
los 1000 voltios y los hay desde capacidad de los 1Kw a los 10 KW y en la
versión industrial desde los 10 Kw en adelante. Dependiendo de la capacidad
pueden trabajar con un arreglo o string o varios arreglos o strings.
Debido a que operan altas potencias su inyeccion de energía AC se realiza
en el panel de servicio del domicilio.
1.5.
INVERSORES HIBRIDOS.
Son
inversores que usan la energía de las baterías para convertirla en tensión y
corriente de tipo AC, pero tienen la propiedad que pueden usar energía
convencional de la red eléctrica en caso que las cargas lo requieran así como
de los módulos solares
1.5.1.
INVERSORES HIBRIDOS ON GRID
Son inversores que usan la energía de módulos, baterías
y fuentes externas de tipo AC, pero con la particularidad que, en caso
requerido, estos inversores pueden inyectar energía a la red externa.

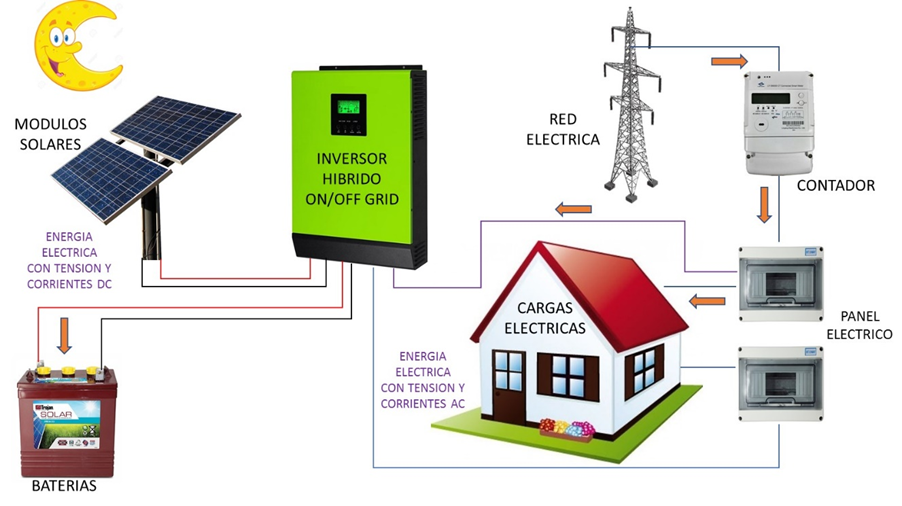

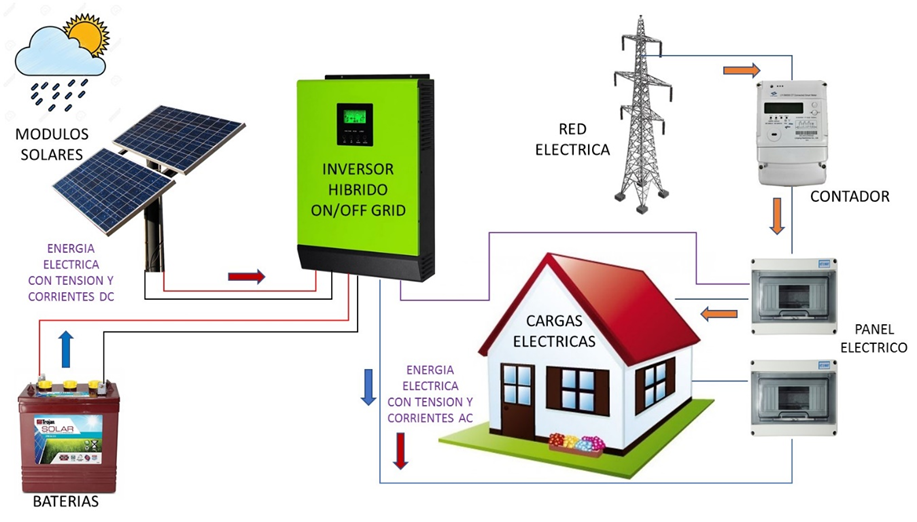

A continuación , se observa un esquema de su
conexión:
Los hay de varias capacidades que se observan en el
siguiente cuadro:
Algunos de estos equipos pueden tener funciones de
inversores híbridos fuera de red. Entre sus características generales se tiene:
Los puertos de conexión o entradas y salidas de
energía tipo ac de la red:

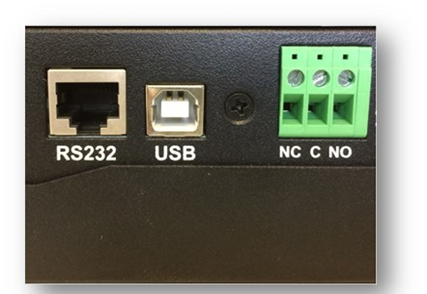

Puertos de comunicaciones a pc y de inversor a
inversor:
Entradas para conexión de la energía de los módulos
y conexión para banco de baterías:
Entre la información que trae está la de la placa
del chasis, donde se resume todas las características operativas y de
capacidades del equipo:
También en el catálogo a manual traen otras tablas
que ayudan a la selección de paneles y arreglos:
Arreglos de baterías y sus cableados:
Así como el cableado de las conexiones de entrada y
salidas AC del inversor:
Ver video:
|
GENERALIDADES INVERSOR HIBRIDO
EN RED DE 3 KW EN GENERACION FOTOVOLTAICA |
En lo relacionado con las baterías, de la placa principal se obtiene que:
Entonces el arreglo de baterías es a 24 vdc, se
usan dos baterías de 12 vdc en serie para tener esa tensión, ahora hay que
terminar las corrientes para ver los ramales en paralelo:
Con ayuda de la tabla del catalogo, para este
equipo de 3 Kw, se recomienda que la capacidad del arreglo de baterías se de
200 AH, por tanto:
·
Si usa baterias de 100 AH a 12 VDC, el arreglo será de
2S2P.
·
Si usa baterias de 200 AH a 12 VDC, el arreglo será de
2S1P.
Observe que en el montaje de las baterias se tiene
como protección un interruptor automático, o un disyuntor reiniciable, que va a
ser muy importante a la hora del montaje y activación del equipo por la
seguridad del manejo de estas conexiones.
En lo relacionado a la energía que toma o usa de la
red eléctrica, de la tabla principal del equipo:
Como elementos de protección le recomiendo el uso
de SPD, e interruptor diferencial junto con el interruptor automático de
protección, que, para el caso es de 40 amperios. También podemos ver el calibre
AWG recomendado:

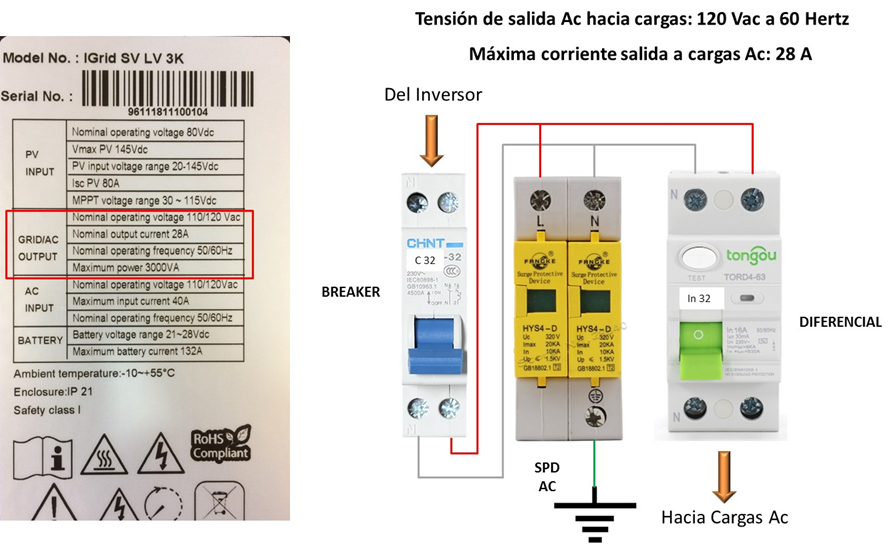

En relación a la conexión de salida del inversor
AC, de la placa principal se tiene:
Igual recomiendo el uso de su respectivo SPD,
interruptor automático e interruptor diferencial. De la misma forma también se
aprovecha la información de la tabla para el calibre AWG de los cables así como
también la puesta o colocación de interruptores de distribución, tal como se
observa en la figura:
En lo relacionado con el arreglo de módulos, del
catálogo de la placa principal así como de tablas del manual:
En la figura anterior podemos ver que nos dan la
recomendación del uso de un módulo de 250 watts y del arreglo de los módulos ,
así como la potencia del arreglo, que para el caso es de 2S8P con módulos de
250 para un total de 400 watts:
En relación a la distribución del grupo de módulos
de 250 watts cada uno con distribución 2S8P:
Ahora se analizan que los
parámetros del grupo de modulos con esta distribución con módulos de 250 watts,
cumplan con los requerimientos del inversor:

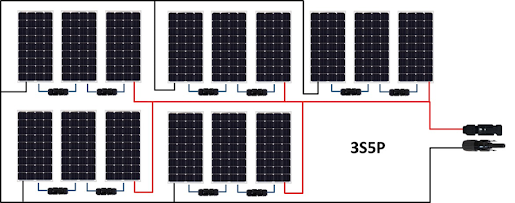

En relación a la distribución del grupo de módulos
de 250 watts cada uno con distribución 3S5P:
Ahora se analizan que los
parámetros del grupo de modulos con esta distribución con módulos de 250 watts,
cumplan con los requerimientos del inversor:
En cuanto a las conexiones que viene de los módulos,
recomiendo el uso de SPD de tipo DC así como interruptores automáticos DC, tal
como se observa:
Ver video:
|
SELECCION Y CONEXION DE ACCESORIOS
EN INVERSOR HIBRIDO EN RED DE 3 KW |
|
CONEXION Y CABLEADO DE
ACCESORIOS PARA OPERACION DE INVERSOR HIBRIDO EN RED DE 3 KW |
Para estos equipos se tienen las siguientes
situaciones en operación:
MODO CONEXIÓN A RED
Se poseen las siguientes características:
A)
Hay suficiente
producción por parte de los módulos para carga de baterías, para las cargas ac
conectadas y para inyección a red.
B)
Hay
suficiente producción por parte de los módulos para carga de baterías, pero no
para sustentar la totalidad de las cargas conectadas ac, por tanto, se toma
parte de energía de la red externa.
C)
No hay suficiente
producción por parte de los módulos para carga de baterías, por tanto, se usa
toma de la red externa para ayudar a cargar baterías y soportar las cargas ac.
MODO DESCONEXION A RED
Se tienen las siguientes características:
·
La producción de
los módulos esta para carga de baterías y para las cargas conectadas ac.
·

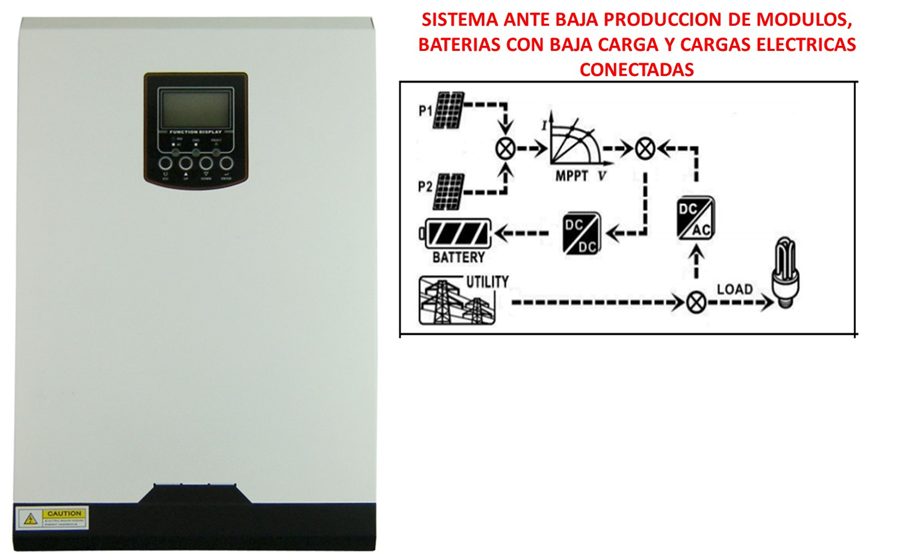

En caso de baja
producción de los módulos, el equipo toma parte de energia de las baterías para
abastecer a las cargas conectadas ac.
·

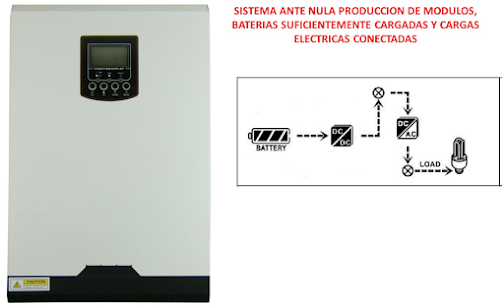

Si no hay
producción de módulos y las baterías están lo suficientemente cargadas, el
equipo abastece a las cargas con la energia de las baterías.
MODO
BYPAS
Se
poseen las siguientes características:
·
La red externa
provee energía para las cargas conectadas ac y para la carga de las baterías.
MODO STANDBY
Se poseen las siguientes características:
•
La prioridad es la
carga de las baterías. La producción de los módulos es exclusiva para la carga
de las baterías y no hay entrega de energía a cargas.
•

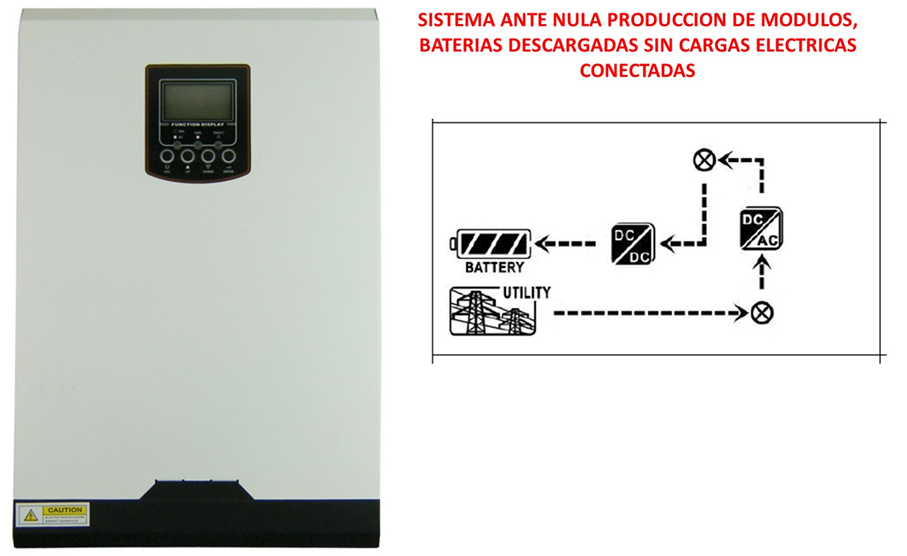

Si no hay
producción de módulos, la energía de la red externa se encarga de la carga de
las baterías sin alimentación de las cargas.
VER VIDEO:
|
|
|
1.5.2.
INVERSORES HIBRIDOS OFF GRID O INVERSORES CARGADORES
Son inversores que usan la energía de módulos,
baterías y fuentes externas de tipo AC, pero con la particularidad, que estos
inversores no pueden inyectar energía a la red externa.
Para estos equipos se tienen las siguientes
situaciones:
MODO
AHORRO
No
hay alimentación de cargas pero se
cargan las baterías ya sea por módulos solares, red externa o
combinación de ambas fuentes.
MODO
RED
•
El equipo alimenta
a las cargas por medio de la red externa
•
El equipo provee
carga a baterías y alimenta a cargas con la energía de la red externa y paneles
solares.
•
El equipo provee
energía a las cargas y carga baterías con la energía de la red externa.
MODO
BATERIAS
El
equipo alimenta cargas por medio de módulos y baterías o con sólo baterías en
caso de problemas con los módulos. Los módulos también cargan a las baterías.
Ver videos:
|
GENERALIDADES DE INVERSORES EN
SISTEMAS DE GENERACION SOLAR |
|
|
VERIFICACION DE LAS ONDAS DE
SALIDAS EN INVERSORES |
|
No hay comentarios:
Publicar un comentario
