MODULO
CONFIGURACION DE SISTEMAS DE GENERACION FOTOVOLTAICOS
ING ANTONIO FAVIO OSPINO MARTINEZ
CANAL YOUTUBE: ANTONIO OSPINO
TABLA
DE CONTENIDO DEL MODULO
1. CONFIGURACION DE LOS MODULOS SOLARES
2. CONFIGURACION DE SISTEMAS OFF GRID, AISLADOS O FUERA DE RED.
2.1. CONFIGURACIONES GENERALES PARA SISTEMAS BAJA A MEDIA
POTENCIA.
2.2. CONFIGURACIONES GENERALES PARA SISTEMAS DE MEDIA A ALTA
POTENCIA.
3. SELECCIÓN DE
PROTECCIONES ELECTRICAS
4. CONFIGURACION DE SISTEMAS ON GRID O CONECTADOS A RED
4.3. CONFIGURACION DE INVERSORES STRING ON GRID PARA SISTEMAS DE
MEDIA A LATA POTENCIA
4. CONFIGURACION DE SISTEMAS CON INVERSORES HIBRIDOS OFF Y ON
GRID.
5. CONFIGURACION DE SISTEMAS DE BOMBEO CON MODULOS
FOTOVOLTAICOS.

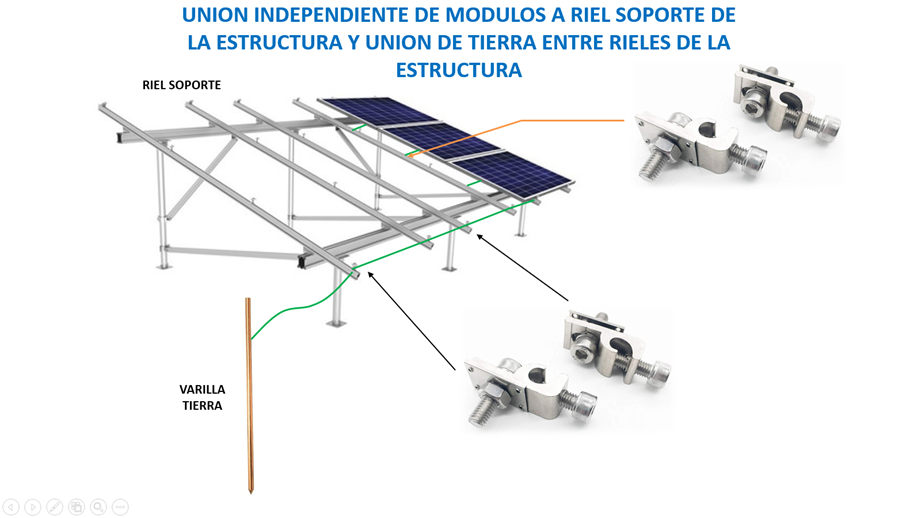

6. PUESTAS A TIERRA DE MODULOS FOTOVOLTAICOS.
7. HERRAMIENTAS PARA MONTAJES DE SISTEMAS FOTOVOLTAICOS.

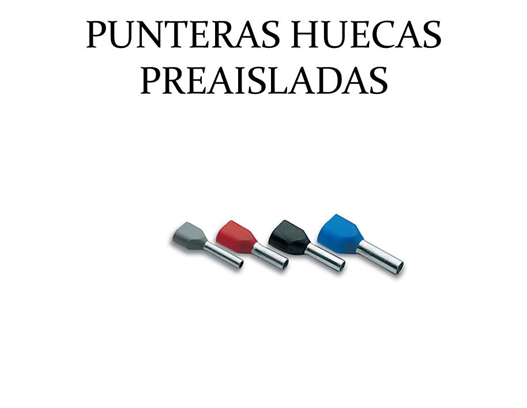

8. CONECTORES Y PINZAS PARA TERMINALES

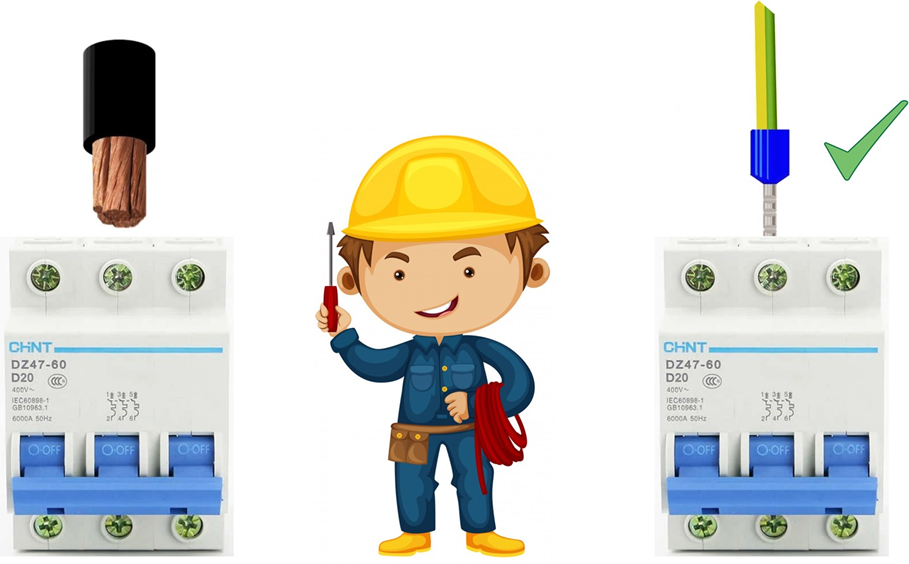

8.1. RECOMENDACIONES CON LAS CONEXIONES CON TERMINALES
1.
CONFIGURACION DE LOS MODULOS SOLARES
Las configuraciones dependen:
·
Potencia del sistema.
·
Tipo del sistema.
·
Tipo de módulos.
La importancia del arreglo está en suministrar las tensiones,
las corrientes y la potencia requerida por los inversores y reguladores, para
evitar daños a los mismos y aprovechar su máximo rendimiento.
Sea cual fuese su configuración, es muy imponte la correcta
fijación de los mismos ya sea a estructuras metálicas y otro tipo de base
dependiendo del sitio a ser ubicados.
Para lograr esa fijación de los módulos a la
estructura se poseen varios tipos de sujetadores, entre los cuales se tienen:

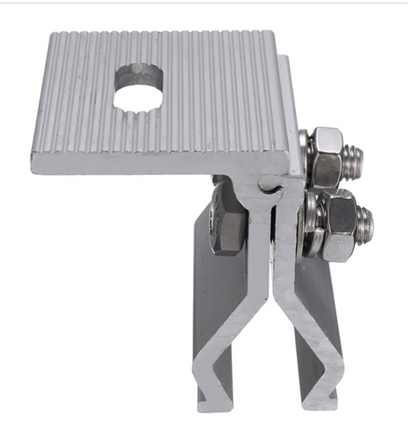

Con los anteriores, llamadas tipo Z, se hace una
fijación por medio de pernos tanto al panel como a la estructura, se requiere
de 4 de estos por cada módulo que se desea fijar.
El anterior fijador posee varias ventajas: una de
ellas que permiten la fijación del módulo al techo sin necesidad de estructuras
y la segunda es que permiten la fijación de estructuras a los techos de forma
que se puedan fijar los módulos a la estructura, tal como se muestra:
El siguiente tipo de sujetador, llamado universal, hace
su trabajo ejerciendo presión sobre la estructura metálica de los modulos;
aunque el sujetador debe estar anclado o sujeto a una estructura:
2.
CONFIGURACION DE SISTEMAS OFF GRID,
AISLADOS O FUERA DE RED.
Los sistemas off grid, aislados o fuera de red, se
usan en sitios donde no se tenga cerca ningún tipo de energía eléctrica o en
lugares donde se desee ser independiente del sistema de red eléctrica local. Se
compone de un arreglo de paneles, regulador o reguladores, de un banco de baterías
e inversores para convertir la energía de tipo DC a AC.
Entre las ventajas de este sistema están:
•
Aplicable a
sistemas de baja a media potencia de generación.
•
Sistemas de bajo
precio.
•
Sencillos de
instalar.
•
No se necesita de
tener cerca red eléctrica.
•
Compatible sus
sistemas con otros sistemas de generación como la eólica.
Entre sus desventajas están:
•
Necesitan bancos
de baterías que son costosos.
•
La mitad de la
producción de los paneles es para carga de baterías por tanto se necesitan
paneles adicionales para los requeridos para las cargas.
•
Sistemas aislados
de la red externa.
•
Por lo general
requieren instalaciones eléctricas adicionales.
Los arreglos de los módulos en estos sistemas se
pueden configurar desde 12 a 200 voltios, dependiendo de las características el
regulador y potencia requerida de los paneles.
2.1.
CONFIGURACIONES GENERALES PARA SISTEMAS BAJA A MEDIA POTENCIA.
En lo relacionado con los arreglos de módulos se
pueden tener para tensiones de 12, 24, 36, y 48 VDC, dependiendo de la potencia
de los mismos y tipo de regulador; por lo tanto, se pueden tener combinaciones
de sistemas de paneles serie y paralelo pero en un solo arreglo, tal como se
observa:
Las cajas de registros son las encargadas de
recibir toda la energía proveniente de los paneles y enviarla a la caja o
control principal donde está el regulador. En sistemas pequeños o domésticos,
el interior de la caja está representado por aisladores y barrajes de cobre,
tal como se observa:
En cuanto a la caja de control, se tienen varios
diseños y componentes que van de acuerdo al diseñador, le recomiendo tener en
cuenta el siguiente diagrama de un sistema con todas las protecciones, el
sistema posee los siguientes elementos:
Protecciones eléctricas como:
·
SPD de tipo DC.
·
Disyuntores reiniciables Dc
·
Interruptores automáticos DC monopolares
·
Fusibles monopolares DC
Elementos de potencia como:
·
Reles con bobina dc
·
Reles de estado solido.

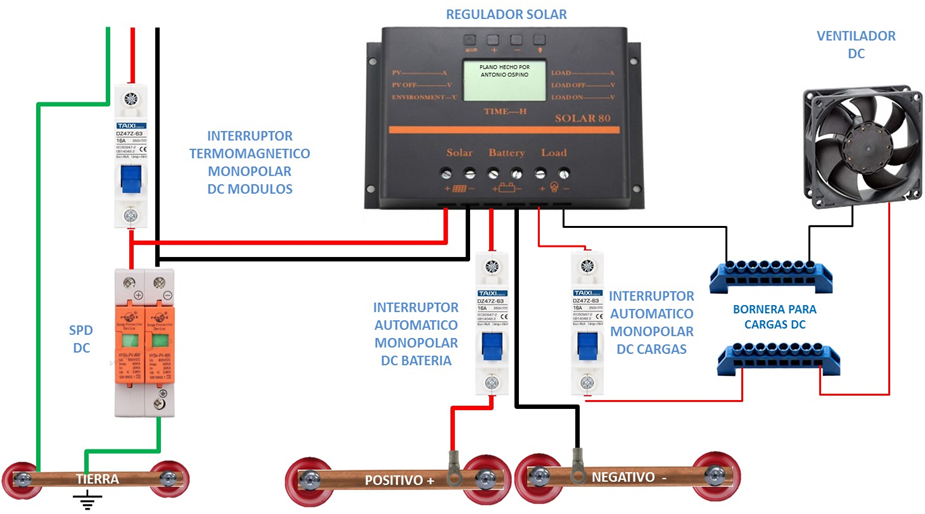

En lo relacionado con los elementos de protección
de entrada de los módulos paneles se tiene las combinaciones entre SPD con
interruptores termomagnéticos DC o con fusibles monoplares, tal como se
muestra:

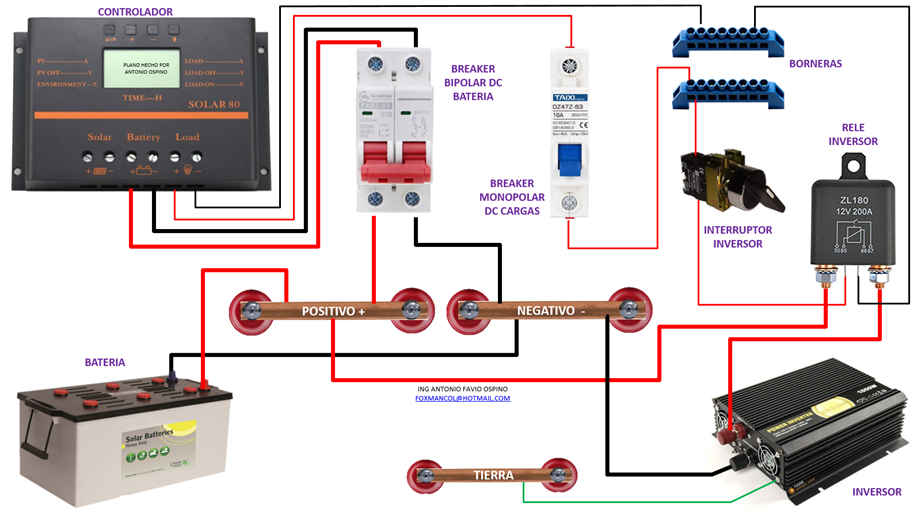

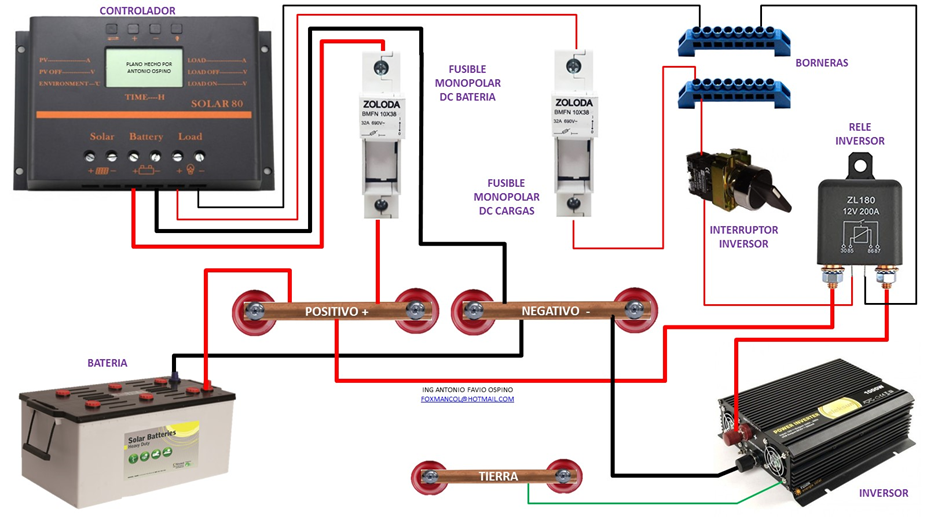

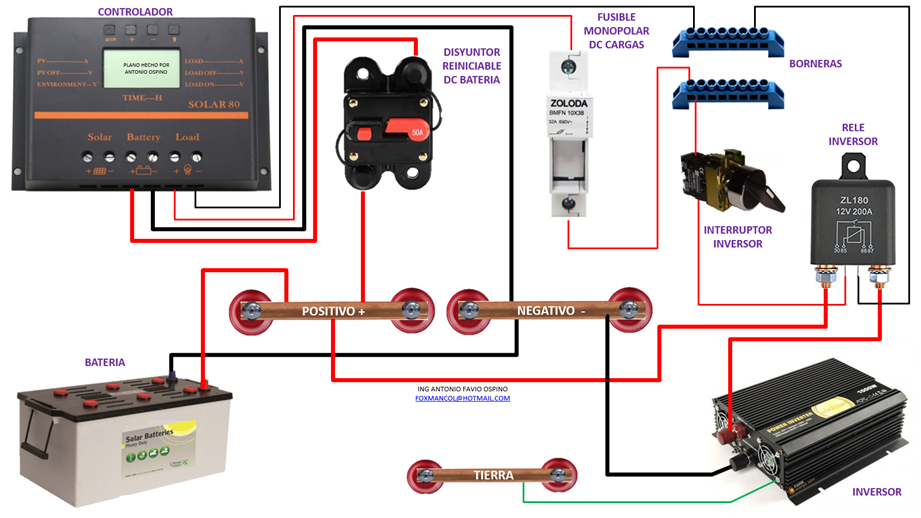

En lo relacionado con la alimentación de las
baterías y el sistema de encendido del inversor, la batería posee un fusible de
protección en el puerto positivo, para lo cual se puede usar un fusible
monopolar, interruptor automático monopolar o un disyuntor reiniciable.

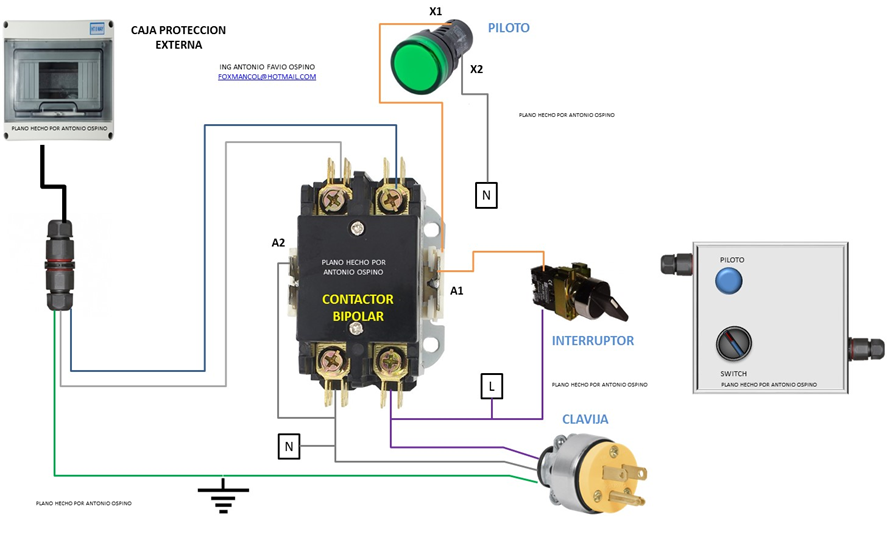

En relación al control del inversor, la
alimentación de este mismo la proporciona un rele electromecánico con bobina,
no se recomienda usar los reles de estado solido porque son susceptibles a las
corrientes de arranque. La bobina de este relé la controla un interruptor que
toma su alimentación del puerto LOAD del regulador o controlador; para que,
cuando los voltajes en las baterías este bajo, este puerto abra su circuito y
de esta forma pueda apagar el inversor y se puedan cargar las baterías, hay que
aclarar que hay que programar el valor de desconexión y conexión del puerto en
el regulador

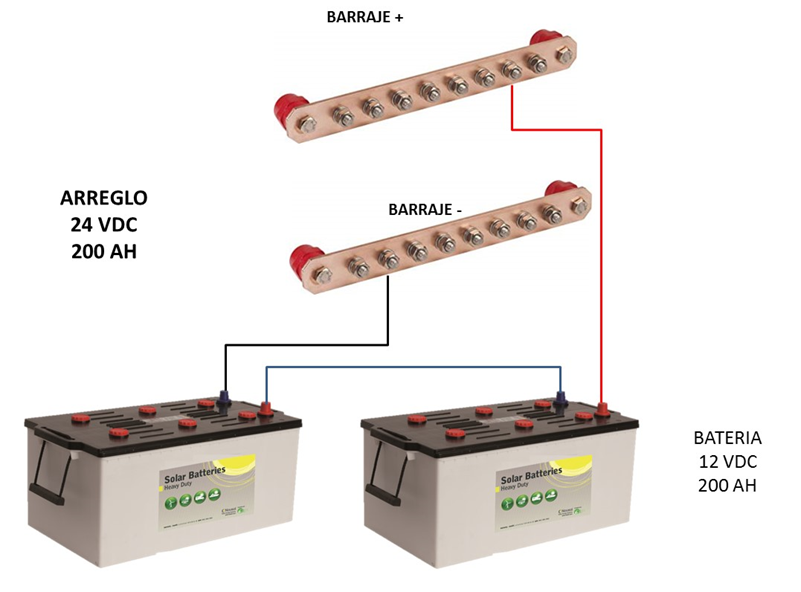

En cuanto a los arreglos de baterías, podemos usar
baterías con tensiones de 12 vdc o baterías de vaso que poseen tensiones menores
pero corrientes mayores; tiene que hacer los arreglos de forma que satisfagan las
tensiones y corrientes necesarios por el regulador y el sistema. Veamos unos
ejemplos:

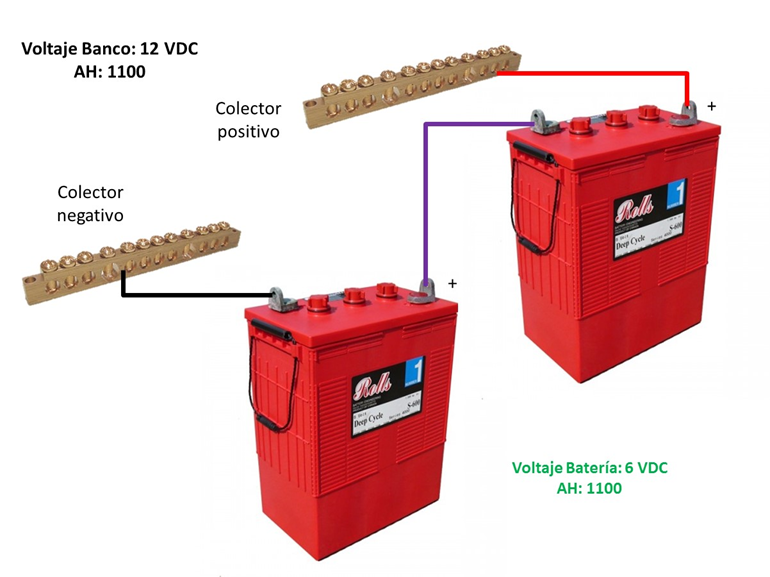

En lo relacionado a las baterías de vaso, que
poseen voltajes de 6 y 2 VDC, pero altas corrientes, es normal colocar varias
en serie para obtener el voltaje del sistema deseado, tal como se observa:
En cuanto a la conexión de las cargas al regulador,
en sistemas domésticos se aprovecha las tomas hembras que trae el mismo para
conectar las cargas directamente al inversor, tal como se muestra:
Pero también se puede conectar una salida del
inversor a la entrada de los interruptores automáticos de una sección del
domicilio para que sean alimentados por el sistema solar, recuerde anular la
alimentación de la red externa ( tanto líneas vivas como neutros ) de la
sección que se desea independizar.
Entre este tipo de conexiones tenemos los
siguientes:

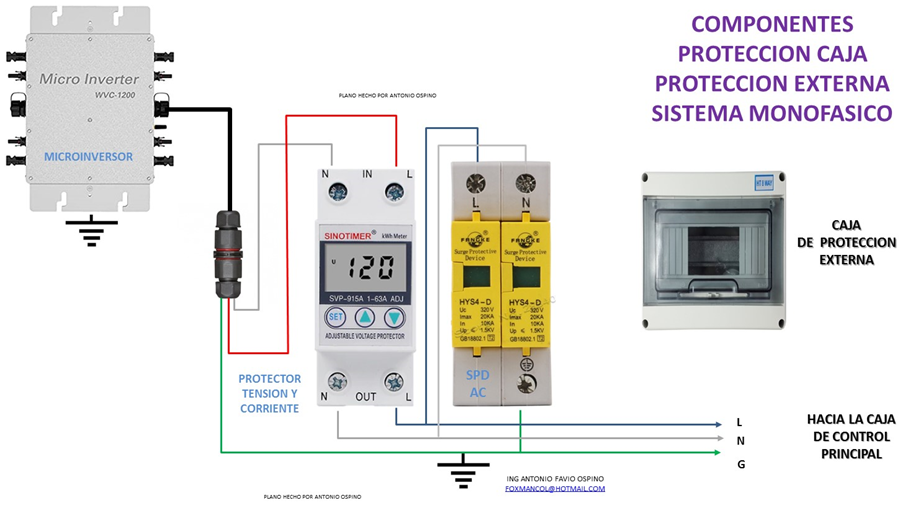

El disyuntor se puede reemplazar por un protector
de tensión y corriente, tal como se muestra:
También se puede adicionar un SPD para mejor
protección con los siguientes esquemas:
Ver video:
|
CONFIGURACION
SISTEMAS SOLARES OFF GRID DE BAJA A MEDIA POTENCIA |
|
2.2.
CONFIGURACIONES GENERALES PARA SISTEMAS DE MEDIA A ALTA POTENCIA.

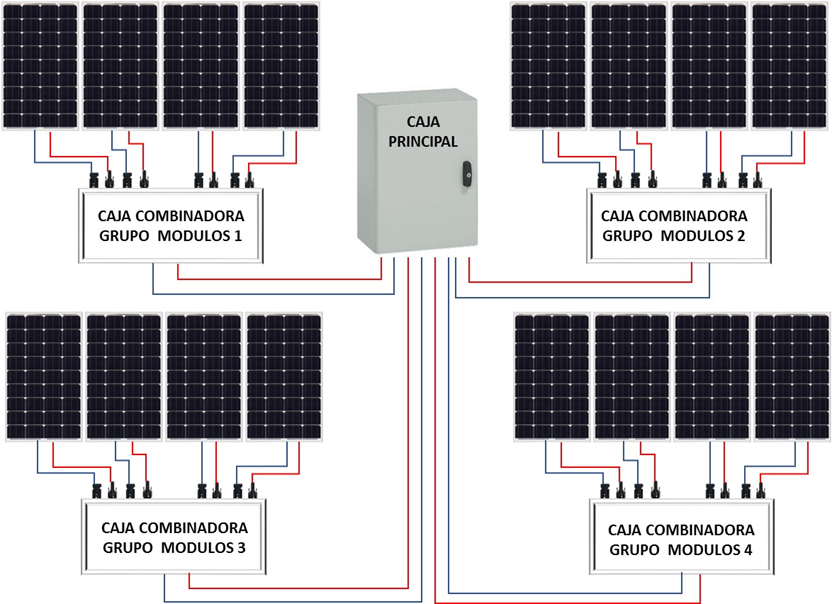

Los sistemas comerciales por lo general son
sistemas con potencias mayores de 2000 Watts en adelante, son sistemas que
pueden tener un grupo de modulos, pero es muy común que posean más de un grupo, tal como se muestra:
La configuraciones de las cajas combinadoras son
varias, vamos a iniciar por este combinación que no posee elementos de
proteccion:
En la anterior configuración, se recomienda la
instalación de interruptores de aislamiento, tal como se observa:
En esta situación, los elementos de protección ya
sea fusibles, interruptores termomagnéticos o AFCI, van en la caja principal
donde está el regulador:

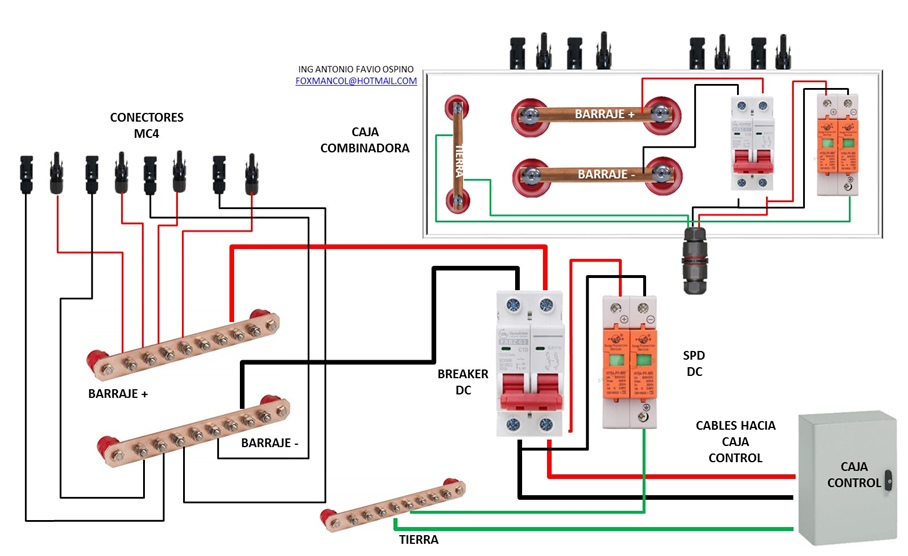

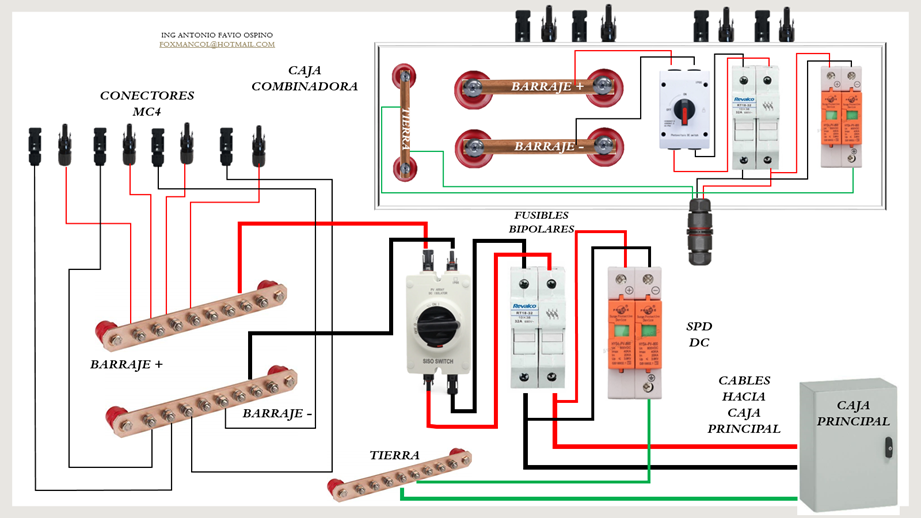

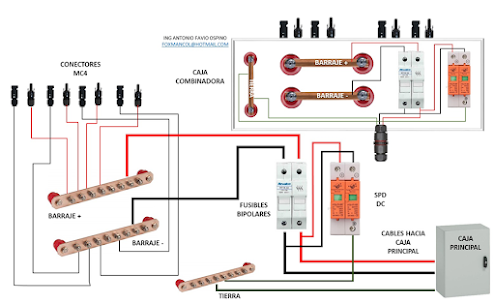

También se pueden ubicar elementos de protección
como DPS e interruptores termomagnéticos, en la caja combinadora tal como se
muestra:
Si se le adiciona un interrumptor de aislamiento:

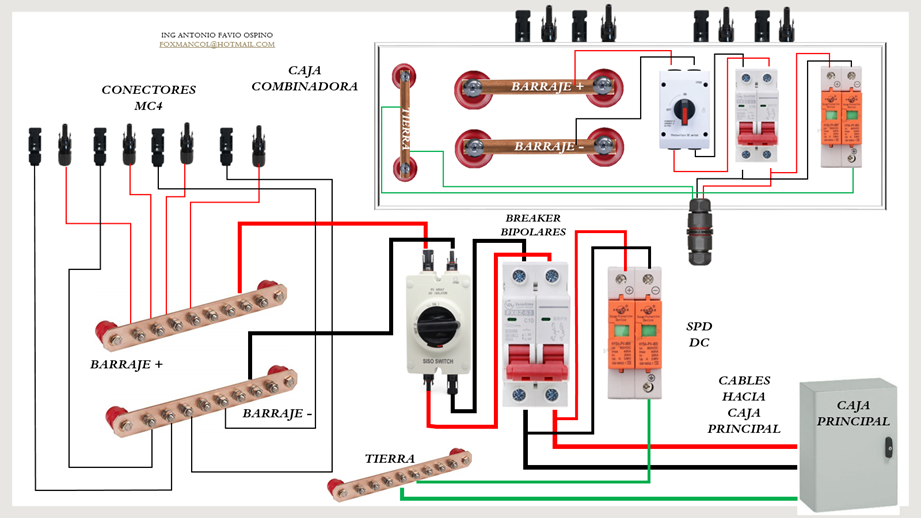

Si se reemplaza el fusible por un interruptor termomagnéticos
DC:
Si se trabaja con el interruptor de aislamiento:
Para las anteriores configuraciones, en la caja
principal se posee los siguientes sistemas de protección de llegada:

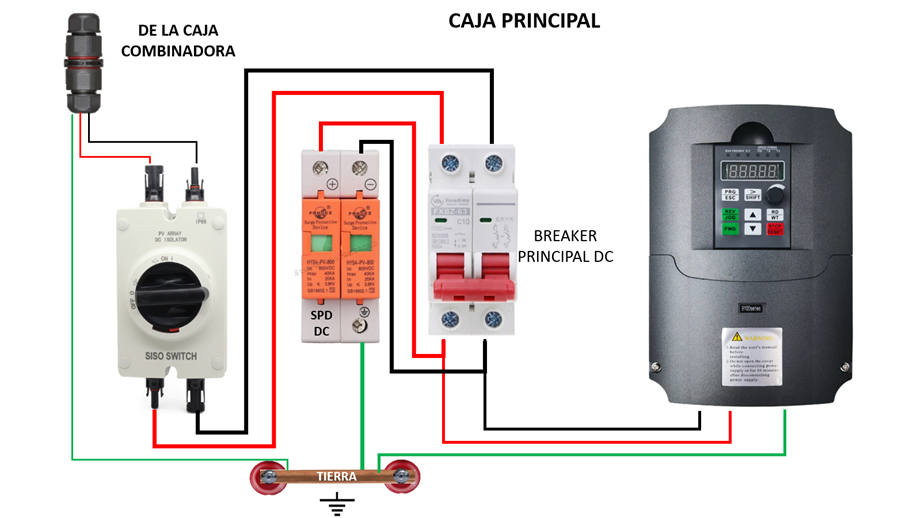

En la caja principal también se pueden adicionar
los interruptores de aislamiento dependiendo la configuración de sus contactos:
Si usamos interruptores termomagnéticos,
reemplazando los fusibles, se tiene:
Si se adicionan los interruptores de aislamiento:

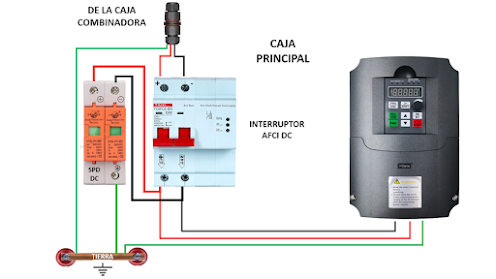

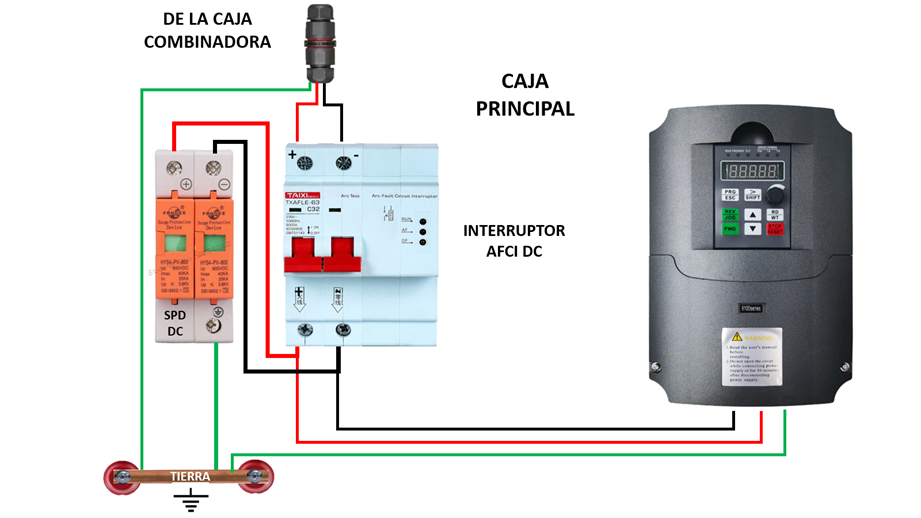

Si se usa como protección un interruptor AFCI,
entonces las configuraciones son:
En lo relacionado con la alimentación de las
baterías y sus protecciones y el sistema de encendido del inversor, las
baterías se protegen con disyuntores reiniciables, fusibles o interruptores
termomagnéticos DC al igual que el puerto LOAD del regulador, tal como se
muestra:
En relación al control del inversor, la
alimentación de este mismo la proporciona un rele electromecánico con bobina,
no se recomienda usar los reles de estado solido porque son susceptibles a las
corrientes de arranque. La bobina de este relé la controla un interruptor que
toma su alimentación del puerto LOAD del regulador o controlador; para que,
cuando las tensiones en las baterías estén bajas, este puerto abra su circuito
y de esta forma pueda apagar el inversor y se puedan cargar las baterías, hay
que aclarar que hay que programar el valor de desconexión y conexión del puerto
en el regulador
En la siguiente parte nos vamos a remitir a la
configuración de las salidas de tensión y corriente del inversor; como se sabe,
estos poseen desde 1, 2, 4 y 6 salidas en algunos casos, dependiendo de la
potencia a entregar por el mismo. Pero muchos de los equipos que se van a
conectar están a mucha distancia o deseamos conectar varios equipos a una sola
toma. Para ello, se recomienda, en el caso donde se va a instalar el sistema
por primera vez, hacer una acometida eléctrica con sus interruptores, tomas,
todas ellas conectadas en una caja principal de control.
En este sistema se deben tener en cuenta las cargas
y la repartición de las salidas de los inversores, así como el interruptor
automático de protección, pero en este caso nos remitiremos a las conexiones
eléctrica…para este caso se van a conectar unas luces y dos tomas para una
casa.
Del inversor hay que hacer llegar la energía ac a
la caja principal, de la siguiente forma:

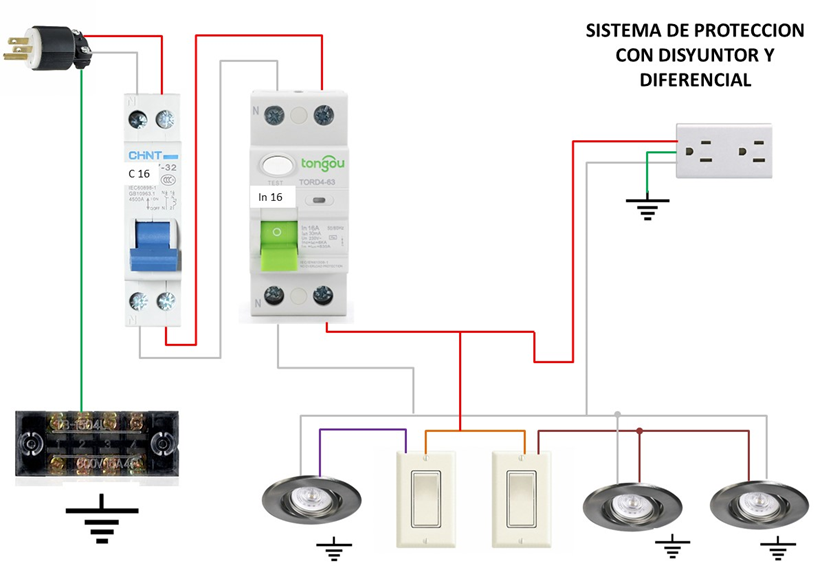

En la caja, internamente se tiene un interruptor
automático con su diferencial y de allí se van a los interruptores automáticos
de distribución, con las corrientes nominales de acuerdo a las cargas que se
van a operar:
Puede adicionar un SPD para protección adicional
como se observa:

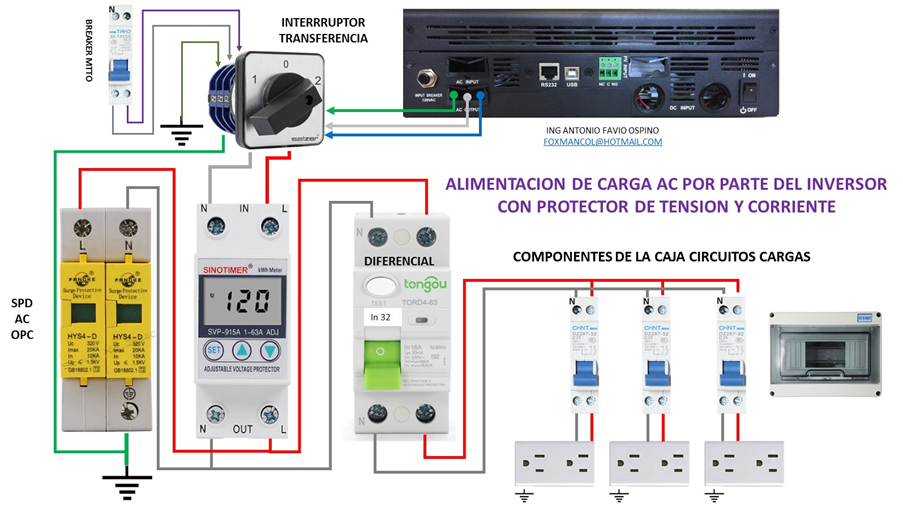

El interruptor automático principal se puede
reemplazar por un protector de tensión y corriente que trabaja junto con el
diferencial para obtener no solo un control de la tensión, sino también de la
corriente, tal como se observa:
Puede adicionar un SPD para protección adicional,
tal como se observa:
Con estas configuraciones posee una excelente
protección eléctrica.
Ver video:
|
CONFIGURACION DE SISTEMAS GENERACION AISLADOS
FOTOVOLTAICOS DE MEDIA A ALTA POTENCIA |
|
3. SELECCIÓN DE PROTECCIONES ELECTRICAS
Para las protecciones, comenzaremos con la de los del
grupo de módulos:

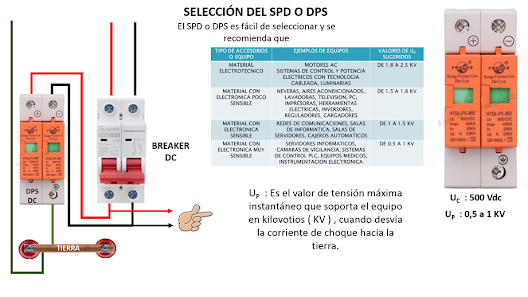

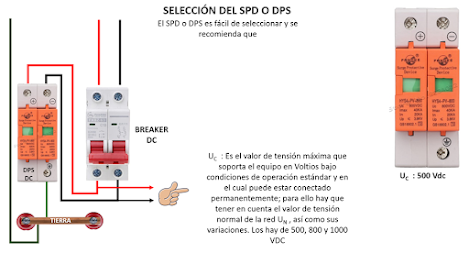

Para la selección del DPS o SPD tenga en cuenta:
Para el caso de las protecciones del grupo módulos
solares, ya sean fusibles o interruptores termomagnéticos ( breakers ), hay que
hallar la tensión con la que operan los mismos así como sus corriente nominales
o de referencia In, que se calcula con la fórmula:
In = 1.25 * I Referencia
La corriente de referencia ( I Referencia ) ,
depende la corriente del equipo a proteger, por ejemplo:
Para el caso del fusible, se usa la misma fórmula
Para el caso de las protecciones de las baterías,
ya sea de interruptores termomagnéticos , fusibles o disyuntores reiniciables:
Para la selección del rele de potencia del
inversor:
Para las protecciones del puerto de carga LOAD del
regulador:
Ver video:
|
SELECCION
DE PROTECCIONES ELECTRICAS PARA SISTEMAS FOTOVOLTAICOS OFF GRID |
|
4.
CONFIGURACION DE SISTEMAS ON GRID O
CONECTADOS A RED
Los sistemas on grid o en red, se usan en sitios donde se tiene disponible
energía eléctrica. Se compone de un arreglo de paneles, inversor de inyección a
red y de un contador bidireccional o de doble conteo. Este sistema toma la
energía DC del banco de paneles y el inversor la convierte en AC y la inyecta a
la red de su casa sincronizada con la red.
Entre sus ventajas están:
•
Aplicable a
sistemas de baja, media y alta potencia de generación.
•
No requieren
bancos de baterÍa.
•
No requieren hacer
muchas modificaciones eléctricas internas.
•
Mientras más
grande el sistema, menor es el tiempo de recuperación de la inversión.
•
Sistema sencillo
en comparación con el Off grid.
•
Posibilidad de
conversión en un negocio de generación eléctrica.
•
Posibilidad de
adaptar sistemas alternos como los eólicos.
Entre sus desventajas están:
•
Sistemas de medio
a alto costo de inversión inicial.
•
Si la energía de
la red falla, el sistema también de detiene.
•
Problemas con la
legislación eléctrica del país que permitan la generación de energía y su
entrega a la red.
Los paneles se pueden configurar para voltajes de
12, 24, 36, 48, 120 y hasta 600 voltios dependiendo del tipo de inversor a usar
en el sistema con salidas monofásicas de 120 Y 220 vac y trifásicas de 220 vac
4.1. CONFIGURACIONES GENERALES DE SISTEMAS
DE CONTROL PARA GENERACION FOTOVOLTAICA ON GRID
CON INVERSORES DOMESTICOS STRING
Para los sistemas de baja potencia ( 3600 Watts o
menores ), por cuestion de costo se usan los inversores string de uso interno
con potencias de salida de los 600 a los 1000 watt. Estos reciben la energía DC
de un arreglo de modulos y la convertir en energía AC para hacer su inyección
en cualquier toma del domicilio; existen varia configuraciones desde las más
básicas hasta la que usan caja de control temporizado con protecciones como las
que se observan a continuación:
Veamos ahora las configuraciones de las cajas
combinadoras:
Con respecto a las conexiones en la caja de
control:
En el caso que desee usar mayores protecciones
eléctricas y un sistema de pagado y encendido automático con temporizador, se
tienen los siguientes esquemas:
Con relación a las conexiones en las cajas
combinadoras, se tienen varias configuraciones, en esta primera configuración,
no se tiene elementos de protección:
Con respecto a la caja de control:
Ahora, si se colocan elementos de protección en la
caja combinadora:
Las conexiones en la caja de control son mas
simples, tal como se muestra:
Estos inversores inyectan
tensión de tipo monofásico ya sea de 120 o 220 vac, entonces si se desea
inyectar mayor cantidad de energía en una sola línea de tensión, hay que
colocar sistemas de generación en paralelo tal como se muestra:
Si se desea inyectar energía a dos o mas líneas de
tensión, hay que asegurarse que la línea que alimenta las tomas sean diferentes
y se hace la conexión muy similar al diagrama anterior:
Ver video:
|
|
|
4.2. CONFIGURACIONES GENERALES DE SISTEMAS DE CONTROL
PARA GENERACION FOTOVOLTAICA ON GRID CON
MICROINVERSORES

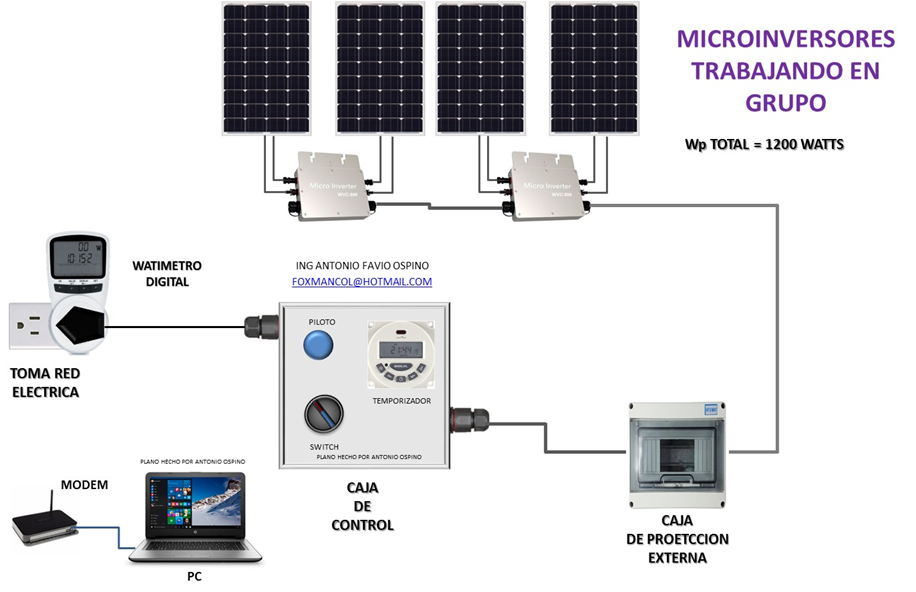

Estos nuevos sistemas van instalados a la
intemperie junto con los paneles, y convierten la energía Dc de los paneles en
energía AC que se transmite para la inyección a red. Estos sistemas inyectan a
una toma del domicilio hasta potencias de 1800 watts, tal como se muestra:
Para las capacidades mayores es mejor hacer esa
inyección en el panel principal o potencia del domicilio, tal como se observa:
Antes de llegar a la caja de control hay una caja
de protección externa con componentes para protecciones eléctrica, tal como se
observa:

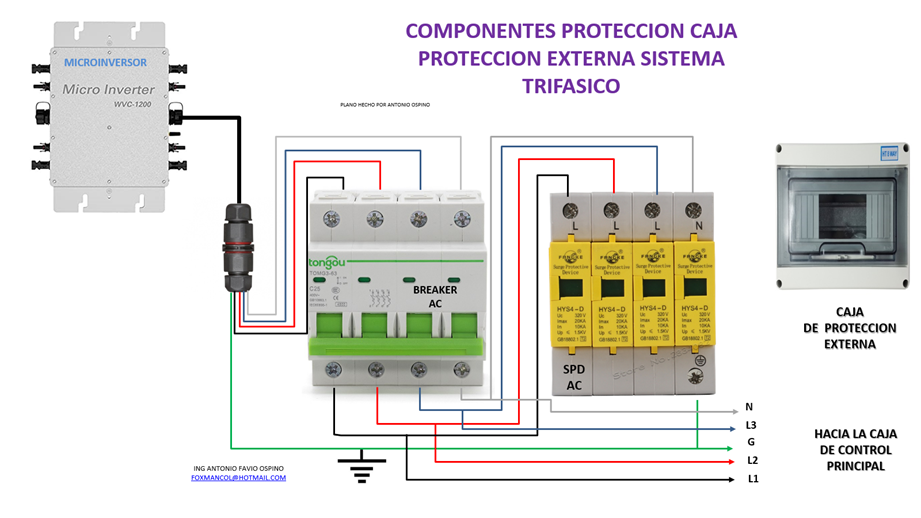

Para microinversores trifásicos:
De allí se sigue con la caja de control, que posee
los siguientes componentes:
En caso que no desee usar el temporizador:
Si se usan reles de estado solido, este es el
diagrama:
En caso que no desee usar el temporizador:

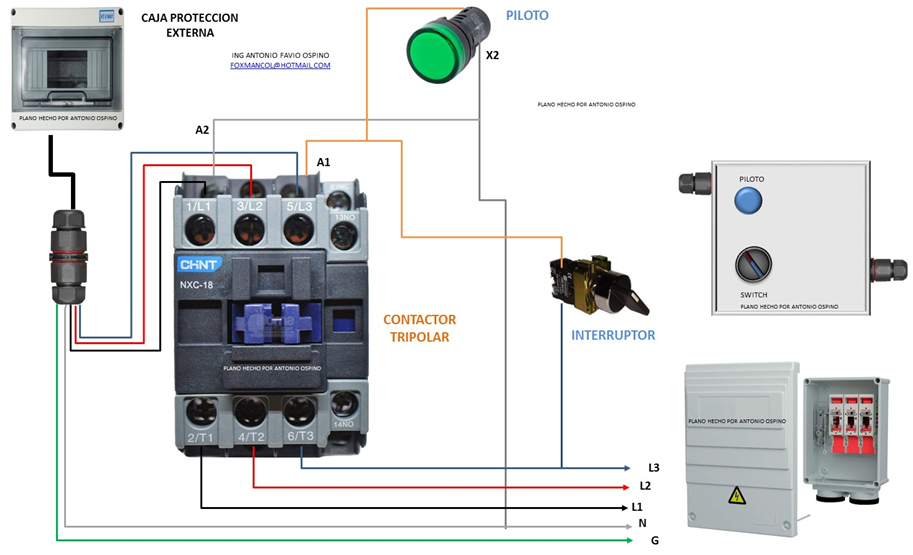

Para sistemas trifásicos, se recomienda el uso de
contactores:
En caso que no desee usar el temporizador:
Para los equipos con capacidad de 600 Watts a 120
vac, se pueden conectar 6 equipos en serie como máximo para inyectar; si el
inversor es de 1200 o 1400 se pueden usan hasta 3 en seria para inyección por
línea:
Sin embargo, se puede inyectar mas potencia en una
sola línea colocando otros sistemas en paralelo, tal como se observa:
O inyeccion a diferentes líneas de tensión, tal
como se muestra:
En el caso de microinversores trifásicos, pues no
habrá inconvenientes, porque inyectan en las tres líneas vivas del sistema:
Ver video:
|
CONFIGURACION DE MICROINVERSORES EN INYECCION
A RED EN SISTEMAS SOLARES DOMESTICOS Y COMERCIALES |
|
4.3.
CONFIGURACION DE INVERSORES STRING ON GRID
PARA SISTEMAS DE MEDIA A LATA POTENCIA
Estos son equipos de inyección a red con potencias
desde 2000 watts en adelante e inyección para sistemas monofásicos o
trifásicos. En estos equipos, son para uso en interiores y les llega la energía
de los paneles de tipo DC.
Poseen comunicación con pc y algunos posee
limitadores de potencia para controlar la inyección a red. Dependiendo de la
potencia, pueden llegar de 1 a varios arreglos de paneles, tal como se muestra:
El sistema anterior es para un solo arreglo de módulos,
posee dos cajas la que recibe la energía del arreglo de módulos y la que recibe
la energía de los mismos y esta en el interior del domicilio, ambas tienen
componentes diferentes:
Si el grupo de módulos posee tensiones mayores a los 400 voltios, se recomienda el uso de interruptores de desconexión o aislamiento en las cajas combinadoras:
Con respecto a la conexión interna de la caja de entrada
al inversor, varia si se tiene un arreglo a varios arreglos, a continuación se
tienen ambos esquemas:
En la caja principal también puede usar los
interruptores de aislamiento o desconexion, tal como se observa:
Para equipos que poseen mas de dos entradas para
arreglos o grupos de módulos:
En lo relacionado de la conexión del inversor con
la red, en la parte interna de la caja de control se tienen las siguientes configuraciones:
Si desea adicionar con control con contactor:
En vez de usar un interruptor automático o breaker,
se puede usar un protector de tensión y corriente monofásico, tal como se
observa:
Si desea adicionar el control por contactor:
En el caso que se usen inversores, con salidas trifásicas:
Si desea adicionar el control por contactor:
Al igual que en los sistemas monofásicos, el
interruptor automático se puede reemplazar por un protector de tensión y
corriente, tal como se observa:
Si desea adicionar el control por contactor:
Ver video:
|
CONFIGURACION DE SISTEMAS DE INYECCION A RED
U ON GRID CON INVERSORES COMERCIALES |
|
5.
CONFIGURACION DE SISTEMAS CON INVERSORES HIBRIDOS
OFF Y ON GRID.
Los inversores híbridos, tienen la posibilidad de
usar varias fuentes de energía para entregar a las cargas, por lo general, de
los paneles, del banco de baterías, de la red u otra fuente de energía tipo AC;
con la posibilidad de inyectar energía a la red en caso de sobre producción,
para el caso de los inversores híbridos en red.
Se recomienda su uso cuando:
·
Desea tener un respaldo de energía en caso de falla de
la red eléctrica del sitio.
·
En lugares donde no exista energía de la red y desea
conectar altas cargas eléctricas.
·
En sitios donde la red eléctrica no sea estable y
tenga altos cortes en la misma.
Lo importante de estos equipos es que ya tienen
determinados el arreglo y el tipo de módulos que requieren para operar en forma
óptima; por lo general necesitan de medio a altas tensiones de arreglos, lo que
implican ramales en serie y estos en conexión en paralelo con otros, por tanto
cada grupo de módulos tiene una caja combinadora y estas se comunican con una
caja principal que es la que recibe toda la energía de los grupos de módulos,
tal como se muestra:
Para sistemas hasta capacidades de 1200 Wp, veamos
la siguiente configuración de las cajas combinadoras de cada grupo de módulos y
la caja principal:
Para
sistemas o grupos de módulos de mayor capacidad, se colocan dispositivos de
protección como fusibles bipolares, interruptores automáticos y dps por cada grupo
de modulos, tal como se muestra:
En caso que el grupo de módulos posea tensiones
mayores de 400 voltios, se recomienda el uso de interruptores de aislamientos
en las cajas combinadoras:
En lo relacionado a las conexiónes del inversor,
comencemos analizando a entrada de energía del grupo de módulos al inversor:
Aquí están las protecciones que están con fusibles,
interruptores automáticos, totalizadores y spd, tal como se observa:
Las anteriores configuraciones se acomodan bastante
para las potencias de inversores de 4 Kwatts, en el caso de potencias mayores,
si las condiciones lo requieren, se reemplaza el breaker de control, por un
totalizador que manejan mayores corrientes, tal como se muestra:
En lo relacionado a las baterías hay que tener en
cuenta la tensión de operación del banco de baterías, los AH recomendados por
el fabricante del inversor y sobre todo el elemento de protección; para tensiones
de banco de 12 o 24 voltios, el elemento de protección es un disyuntor
reiniciable de buena capacidad de corriente tal como se muestra:
Para sistemas de mayores tensiones y corrientes se
recomienda colocar un totalizador o disyuntor reiniciable de alta corriente,
tal como se muestra:
En lo relacionado con las entradas de energía y
salida de tipo AC, se posee el siguiente esquema:
En lo relacionado con la entrada de alimentación
AC, se tiene:
En este sistema se describen dos breakers o
interruptores automáticos, uno de ellos alimenta al inversor y el otro hacia un
interruptor rotativo de transferencia, la función de este interruptor es la de
proporcionar energía directa a las cargaS, cuando el inversor este fuera de
operación ya sea por mantenimiento u otras causas.
En cuanto al SPD es de uso opcional, si el sistema
eléctrico del domicilio ya tiene uno, podemos prescindir de su presencia en la
caja de circuitos de la red que alimenta al inversor, por otro lado,
adicionamos un interruptor diferencial como una medida extra de seguridad para
el inversor.
También en vez de usar un breaker se puede usar un
protector de tensión y corriente, tal como se observa:
Es muy importante recalcar que las características
de estos elementos estén de acuerdo a las capacidades y requerimientos
expresados por el fabricante, los pueden verificar en los respectivos manuales
o catálogos.
Con respecto a la salida AC del inversor, que
alimenta a las cargas, se tiene el siguiente esquema diagrama:
Se presenta a un SPD que protege de sobretensiones
a las cargas y al inversor, un interruptor automático o breaker con la
capacidad requerida, lo mismo que el interruptor diferencial, muy importante
para protección.
También se recomienda el uso del protector de
tensión y corriente en reemplazo del breaker, tal como se observa:
Ver videos:
|
CONFIGURACION DE CONEXIONES ELECTRICAS PARA
INVERSOR HIBRIDO MONOFASICO EN GENERACION FOTOVOLTAICA |
|
6.
CONFIGURACION DE SISTEMAS DE BOMBEO CON
MODULOS FOTOVOLTAICOS.
En regiones apartadas, donde se necesita el uso de
agua, y +esta debe ser bombeada ya sea para riego u otros usos, se usan
inversores variadores llamados controladores de bombas, que son equipos que toman la energía DC de módulos solares
e inclusive energía AC de red externa y la convierten en salidas PWM trifásicas
para el control de la bomba
Entre sus datos técnicos más importantes se tienen:
Veamos a hora sus conexiones eléctricas:
En lo respecto a la conexión d ellos módulos o
grupo de módulos al controlador, no es muy diferente a los vistos, por lo
general usan un ramal o dos ramales con módulos en serie, cuya energía llega a
una caja combinadora, que puede tener la siguiente configuración:
Si las tensiones del grupo de modulo son mayores de
los 400 voltios, se recomienda el uso de interruptores de aislamiento o
desconexion en las cajas combinadoras:
De la caja combinadora se llega a la caja
principal, donde se reciban con otras protecciones:
En la llegada de energía del grupo de modulo al
inversor, también se pueden usar interruptores de aislamiento o desconexión,
tal como se muestra:
En caso que el controlador posee mas de una entrada
para grupos de módulos:
En lo relacionado con la alimentación eléctrica del
controlador a la electrobomba:
Algunos de estos controladores admiten energía de
redes externas:
En relación al sistema de control, depende mucho
del fabricante, pero aquí tenemos una configuración con protecciones como
presostatos y apagado por llenado o falta de agua:
Ver video:
|
BOMBEO DE AGUA USANDO INVERSORES ALIMENTADOS
CON MODULOS FOTOVOLTAICOS |
|
7.
PUESTAS A TIERRA DE MODULOS FOTOVOLTAICOS.
La puesta a tierra es muy importante para estos
sistemas, en especial porque están en la intemperie y son susceptible de cargas
eléctricas como rayos.
Antes de comenzar, tenga en cuenta las siguientes recomendaciones:
·
Ningún módulo debe estar aislado del sistema de
tierra.
·
Se debe usar el calibre de cables de tierra adecuado
para el sistema.
·
Se deben tratar de usar terminales para la conexión de
los cables ya sea a módulos o a la estructura:
Para sistemas de baja potencia se tienen los siguientes esquemas de
conexión:
Para sistemas de media a alta potencia, se tiene los siguientes esquemas:
En relación con el calibre AWG del cable de tierra, tenga en cuenta la
siguiente tabla:
Ver video:
|
PUESTAS A TIERRA EN MODULOS SOLARES
FOTOVOLTAICOS |
|
8.
HERRAMIENTAS PARA MONTAJES DE SISTEMAS
FOTOVOLTAICOS.
Entre las herramientas manuales se tienen:
Entre las herramientas eléctricas se tienen:
Entre la instrumentación requerida están:
Ver video:
|
HERRAMIENTAS, EQUIPOS E
INSTRUMENTACION REQUERIDOS PARA MONTAJES DE SISTEMAS DE GENERACION SOLAR |
|
9. CONECTORES Y PINZAS PARA TERMINALES
Para el empalme de cables
con otros accesorios y con mismos cables, se requiere el empleo de conectores,
los cuales facilitan este proceso. Estos conectores se unen a cables por medio
de pinzas prenzadoras para cada tipo de conector. Entre las mas comunes se
tienen:
Para el empalme o unión
de terminales se requieren de pinzas entre las cuales identificamos tres tipos:
|
|
 Pinza ponchadora de terminales con base no aislada |
|
|
|
Pinza ponchadora de terminales con base asilada |
|
|
|
Pinza ponchadora de terminales huecos de base
aislada |
Ver video:
|
USO DE PINZAS PONCHADORAS DE TERMINALES ELECTRICOS
AISLADOS |
|
|
USO DE PINZAS PONCHADORAS PARA TERMINALES ELECTRICOS
NO AISLADOS |
|
8.1.
RECOMENDACIONES CON LAS CONEXIONES CON TERMINALES
Tenga en cuenta las siguientes recomendaciones a la
hora de realizar conexiones de cables a elementos eléctricos:
·
No
conectar el cable desnudo a la bornera del accesorio, debe colocar un terminal:
·
No
conectar más de un terminal a la bornera del accesorio
·
En
caso que necesite conectar dos cables, a una misma bornera, use una terminal
doble
·
No
conectar conductores que excedan el tamaño recomendado por el fabricante
·
No
deben unirse terminales y conductores de materiales distintos, a menos que el dispositivo
esté identificado y aprobado para esas condiciones de uso.
·
La
temperatura de operación del terminal debe ser igual a la temperatura de
operación del conductor
|
RECOMENDACIONES PARA CONEXION DE CABLES CON
TERMINALES O PUNTERAS |
|
No hay comentarios:
Publicar un comentario
